उत्पाद का विवरण
उत्पत्ति के प्लेस: जियांगसू, चीन (मुख्यभूमि)
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: 63NC
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट/सेट
मूल्य: TO BE ENGOTIATED
पैकेजिंग विवरण: समुद्री परिवहन या नग्न पैकेज के लिए उपयुक्त लकड़ी का केस
प्रसव के समय: 60 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 200 सेट/सेट प्रति वर्ष
मशीन मॉडल: |
63NC ट्यूब बेंडर |
मैक्स बेंडिंग एंगल: |
190° |
अधिकतम। झुकने वाला त्रिज्या: |
300 एमएम |
मशीन वजन: |
1600 किलोग्राम |
मोटर शक्ति: |
5.5 kw |
संपूर्ण आकार: |
330×80×134 सेमी |
मशीन मॉडल: |
63NC ट्यूब बेंडर |
मैक्स बेंडिंग एंगल: |
190° |
अधिकतम। झुकने वाला त्रिज्या: |
300 एमएम |
मशीन वजन: |
1600 किलोग्राम |
मोटर शक्ति: |
5.5 kw |
संपूर्ण आकार: |
330×80×134 सेमी |
धातु तांबा पाइप मैक्स 67mm व्यास 63NC अर्ध स्वचालित झुकने मशीन
1आवेदन
सामग्रीः स्टील पाइप, स्टेनलेस स्टील, तांबा पाइप, एल्यूमीनियम पाइप, धातु पाइप।
इस ट्यूब झुकाने की मशीन के लिए अनुशंसित उद्योगः
मोटर वाहन के घटक (ब्रेक तेल पाइप, मफलर, सीट फ्रेम), मोटरसाइकिल, फिटनेस उपकरण, एयर कंडीशनिंग
प्रणाली, साइकिल, इस्पात फर्नीचर, स्वच्छता उपकरण और संबंधित उद्योग।
तांबे के पाइप बहुत नरम होने के कारण 63एनसी पाइप झुकाने वाली मशीन अधिकतम 67 मिमी तांबे के पाइप को झुकाने में सक्षम है।
2मुख्य Sपिसिफ़िकेशन
2.1 मशीन और काम के टुकड़े में शक्ति की स्वचालित पहचान, प्रसंस्करण दोनों त्वरित और अच्छा है;
2.2 धीमी गति से लौटने वाला नाभिक, बैरो द्वारा बढ़ाया जाता है, जो कोण की उपस्थिति को प्रभावित करता है;
2.3 ट्यूब बेंडर का पूरा संचालन कंप्यूटर में होता है, सरल, त्वरित और सही;
2.4 चित्रित प्रोग्रामिंग प्रणालीः स्क्रीन पर स्टीरियो पाइप छवि पर ड्राइंग और संशोधन, ऑपरेशन को सरल बनाता है,
शीघ्र और सही;
2.5 रिबाउंड परीक्षणः पाइप सामग्री के समूहों की विशेषताओं पर तुलनात्मक परीक्षण;
2.6 एकल-चरण डिबगिंग फ़ंक्शन- ट्रेल निर्माण के दौरान पाइप सामग्री के विरूपण पर सावधानीपूर्वक अवलोकन
मरने के;
2.7 नए उत्पादों के विकास में सहायता के लिए डाय-क्लीयर के ग्राफिक्स का स्वचालित ड्राइंग;
2.8 समग्र निरीक्षण: हाइड्रोलिक/इलेक्ट्रिक सर्किट/ड्राइविंग सिस्टम, मोटर्स/इंवर्शन में चरण की अनुपस्थिति, वोल्टेज,
तापमान, तेल का दबाव, और स्वचालित रूप से समस्याओं का निदान।
2.9 उत्पादन प्रबंधन के लिए पासवर्ड, कुंजी, कार्य समय/मात्राओं का रिकॉर्डिंग लागू किया जाता है।
3. तकनीकी पीधातु पाइप झुकने की मशीन के arameter
| आइटम/मॉडल | DW63NC |
| ट्यूब का अधिकतम झुकने का व्यास |
Φ63×3 मिमी (गोल पाइप) 63×63×3 मिमी (वर्ग ट्यूब) |
| घुमावदार ट्यूब की प्रभावी लंबाई | 2200 मिमी (विस्तारित किया जा सकता है) |
| अधिकतम झुकने का कोण | 190° |
| अधिकतम झुकने की त्रिज्या | 300 मिमी (विस्तारित किया जा सकता है) |
| प्रत्येक पाइपलाइन में घुमावदार पाइपों की संख्या | 32 |
| अधिकतम वायु दबाव | 14 एमपीए |

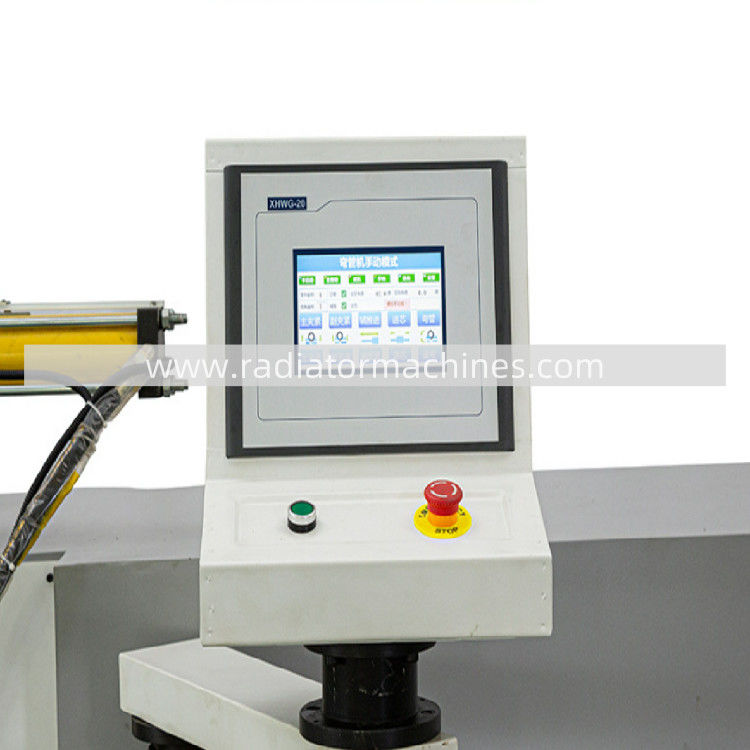

| संचालन विधि | टच स्क्रीन |
| मोल्ड सामग्री | Cr12Mov |
| ईंधन टैंक क्षमता | 100L (कृपया विरोधी पहनने हाइड्रोलिक तेल संख्या 46 जोड़ें) |
| नियंत्रण प्रणाली | चीन डीएस झुकने की प्रणाली |
| झुकने की गति | ३-४ सेकंड में ९०° |
| झुकने की सटीकता | ±0.5° |
| झुकने की लंबाई की सटीकता | ऑपरेटर की स्थिति के अनुसार |
| मोटर शक्ति | 5.5KW |
| L,W,H,CM | 330×80×134 |
| वजन | 1600 किलो |
4.मुख्य यांत्रिक भाग
| नाम | निर्माता |
| हाइड्रोलिक मोटर | वूशी ताईहू |
| हाइड्रोलिक वाल्व | जापान युकेन |
| ओवर फ्लो वाल्व | जापान युकेन |
| एन्कोडर | जापान नेमिकॉन |
| हाइड्रोलिक पंप | वूशी ताईहु |
| सीलिंग तत्व | शंघाई कीफान |
| संपर्ककर्ता | श्नाइडर |
| अति-तापीय रिले | श्नाइडर |
| निकटता स्विच | ओमरोन |
| पावर स्विच | ताइवान मिंगवे |
| ट्रांसफार्मर | वूशी शिंगयु |
| तेल ट्यूब | झेजियांग टोंगक्सिन |
| टच स्क्रीन | ताइवान वाइनव्यू |
| पीएलसी | चीन |
