उत्पाद का विवरण
उत्पत्ति के प्लेस: जियांगसू, चीन (मुख्यभूमि)
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: डब्ल्यूडीएल-डीडीजे
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट/सेट
मूल्य: TO BE ENGOTIATED
पैकेजिंग विवरण: समुद्री परिवहन या नग्न पैकेज के लिए उपयुक्त लकड़ी का केस
प्रसव के समय: 60 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 200 सेट/सेट प्रति वर्ष
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |

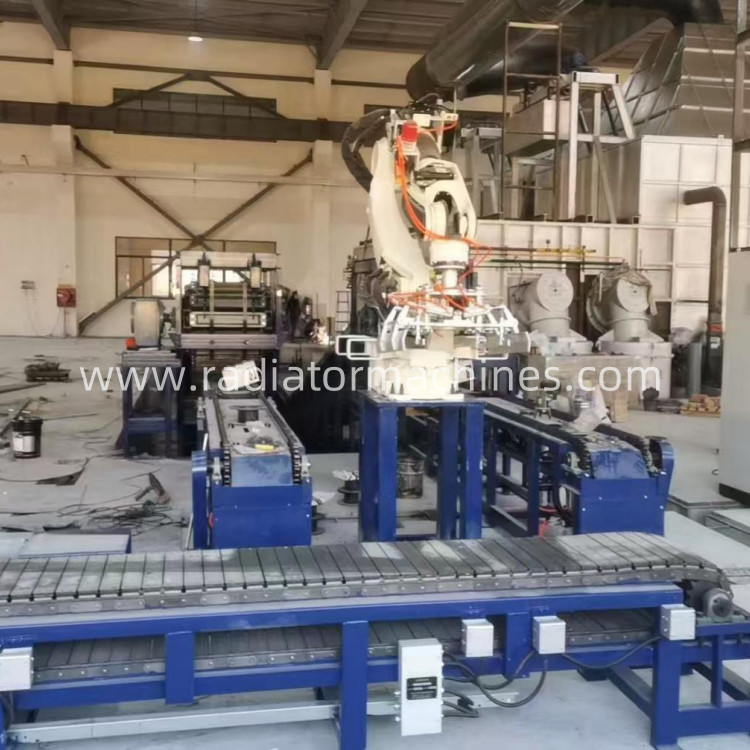

स्टैकर के साथ 120-200 किलोग्राम एल्यूमीनियम बैंगट कास्टिंग मशीन
1आवेदन
स्टैकर के साथ एल्यूमीनियम बैंगट कास्टिंग मशीनएक प्रकार का स्वचालित है
उपकरणजो रोबोटिक तकनीक का उपयोग बैंगनों को ढेर करने के लिए करता है।
धातु काटना उद्योग: यह मुख्य रूप से एल्यूमीनियम, तांबा, इस्पात में प्रयोग किया जाता है,
और अन्य धातु पिघलने के संयंत्रों के लिए उत्पादित बैंगट के ढेर करने के लिए
सुविधाजनक भंडारण और परिवहन के लिए।
पिघलने संयंत्र, रोबोट-प्रकार की बैंगट स्टैकिंग मशीन छोटे स्टैक कर सकते हैं
उत्पादन लाइन से एल्यूमीनियम बैंगट के ढेर बड़े ढेर में जो
भंडारण और परिवहन के लिए अधिक उपयुक्त हैं।
गोदाम और रसद: धातु के गोदामों में प्रयोग किया जाता है
सामग्री व्यापार उद्यमों या रसद केंद्रों को ढेर और प्रबंधन करने के लिए
यह गोदाम संचालन की दक्षता में सुधार कर सकता है,
अंतरिक्ष, और ईंटों की सूची और वितरण की सुविधा।
2. के फायदेब्लिंट कास्टिंग मोल्ड
2.1उच्च उत्पादन दक्षता, बड़ी संख्या में बैंगट का उत्पादन करने में सक्षम
कुछ ही समय में।
2.2कास्टिंग बैंगों की अच्छी आयामी सटीकता और सतह की गुणवत्ता,
आगे के प्रसंस्करण की आवश्यकता को कम करना।
2.3स्वचालित संचालन, जो श्रम लागत और मानव त्रुटियों को कम करता है.
2.4समान गुणवत्ता के साथ बैंगट का उत्पादन करने की क्षमता,
विभिन्न उद्योगों की सख्त आवश्यकताएं।
| नहीं. | तकनीकी मापदंड | |
| 1 | क्लैंप का प्रभावी आकार | 700 × 840 मिमी (लंबाई*खुलने का आकार) |
| 2 | घूर्णन गति | समायोज्य, एक चक्र 3.5 सेकंड 5.0 सेकंड |
| 3 | लागू एल्यूमीनियम बैंगट का वजन | 5.5±0.5 किलोग्राम/टुकड़ा |
| 4 | अधिकतम स्टैकिंग ऊंचाई | 1650 मिमी (इंगोट परतों की संख्या निर्धारित की जा सकती है) |
| 5 | रोबोट घूर्णन कोण | 360 डिग्री मुक्त सेटिंग |
| 6 | अंगूठी के स्टैकिंग की गति | लगभग 5-8 परत/मिनट |
| 7 | संचालक का उठाने का भार | 120-200 किलो |
| 8 | प्रत्येक बार स्थानांतरित किए गए एल्यूमीनियम बैंगों की संख्या | 7 बैंगट, बड़ा मुंह ऊपर की ओर |
4एल्यूमीनियम बैंगट बनाने वाली मशीन की तकनीकी विशेषताएं
| एनo. | तकनीकी विशेषताएं |
| 1 | छह अक्षीय सर्वो मोटर ड्राइव, कम चलने वाला शोर, स्थिर संचालन, कम विफलता दर, उच्च स्टैकिंग परिशुद्धता, जापान कावासाकी रोबोट का उपयोग करना। |
| 2 | उच्च कार्य दक्षता, पारंपरिक बैंगट स्टैकिंग की 3-5 गुना दक्षता। यह 1 या 2 कास्टिंग मशीनों के सिंक्रोनस बैंगट स्टैकिंग का एहसास कर सकता है, उपयोगकर्ता लागत को बचाता है। |
| 3 | यह एक छोटे से क्षेत्र पर कब्जा कर लेता है और इसमें विभिन्न स्थापना विधियां हैं, जो बहु-बिंदु पकड़ और बहु-बिंदु स्टैकिंग का एहसास कर सकती हैं। |
| 4 | 6.4 इंच के रंगीन एलसीडी डिस्प्ले, अत्यधिक संवेदनशील टच स्क्रीन, सरल और सहज ऑपरेशन इंटरफ़ेस का उपयोग करें, और आधे घंटे के प्रशिक्षण के बाद कुशल संचालन प्राप्त किया जा सकता है। |
| 5 | हैंडहेल्ड/इम्बेडेड रोबोट कंट्रोलर: उपयोगकर्ता अपनी आवश्यकताओं के अनुसार स्टैकिंग परतों की संख्या और रोटेशन कोण सेट कर सकते हैं, और हजारों प्रोग्राम स्टोर कर सकते हैं। |
| 6 | इसका प्रयोग -25°C से 50°C के परिवेश के तापमान और धूल और तेल धुंध के वातावरण में किया जा सकता है। |
|
7 |
स्टैकिंग रोबोट समूह पूरी प्रक्रिया के दौरान प्रोग्राम नियंत्रण को अपनाता है। पूर्ण और आसान रखरखावः 0 डिग्री, 90 डिग्री, 180 डिग्री, 270 डिग्री (या 0 डिग्री, 90 डिग्री) ।पूरे बंडल के चारों कोनों की समतलता की गारंटी है।. |
|
8 |
स्टैकिंग परतों की संख्या स्वैच्छिक रूप से सहमत सीमा के भीतर सेट की जा सकती है, और स्टैकिंग ऊंचाई सुसंगत है।गति तंत्र में सर्वो मोटर ट्रांसमिशन डिवाइस के आवेदन उपकरण के संचालन को अधिक स्थिर बनाता हैयह उपयोग और भविष्य के रखरखाव, सरल और कम लागत वाले संचालन के लिए महान सुविधा लाता है। |
| 9 | एल्यूमीनियम बैंगट के विचलन के कारण रोबोट को नुकसान से बचाने के लिए ग्रिपर खोलने की दूरी बढ़ाई जाती है। |
| 10 | बैंगट पकड़ने की तंत्र को कोटिंग बैंगट की लंबाई के अंतर के कारण बैंगट गिरने से बचने के लिए क्लैंपिंग और समर्थन प्रकार को अपनाता है। |
| 11 | पकड़ने की गति समायोज्य है। |
5प्रदान की गई तकनीकी जानकारी
| तकनीकी डेटा |
| नहीं। | पद | इकाई | मात्रा | टिप्पणियाँ |
| 1 | उपयोगकर्ता पुस्तिका | 1 | सेट | भौतिक चित्र या पीडीएफ फ़ाइल |
| 2 | विद्युत आरेख | 1 | सेट | भौतिक चित्र या पीडीएफ फ़ाइल |
| 3 | समस्या शूटिंगः | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
| 4 | पहने हुए भागों की सूची | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
| 5 | उपकरण लेआउट योजना | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
6विद्युत नियंत्रण घटक
| नहीं. | पद | ओइर्गिन | ब्रांड | टिप्पणियाँ |
| 1 | डिजिटल विस्तार | 8 में 8 बाहर | सीमेंस | |
| 2 | रोबोटिक प्रणाली | छह अक्षीय संख्यात्मक नियंत्रण प्रणाली | द्वितीयक विकास | |
| 3 | मुख्य कैबिनेट | 800*1900*500 | ||
| 4 | कम वोल्टेज के विद्युत घटक (सामने और पीछे के कन्वेयर नियंत्रण प्रणाली सहित) | शक्ति लगभग 26 किलोवाट है | श्नाइडर | |
| 5 | सोलेनोइड वाल्व | 4V210-08- DC 24V- LD 1 | हेन्गई | |
| विद्युत उपकरण | ||||
| 6 | नियंत्रण कैबिनेट से पहले बिजली की आपूर्ति और निर्माण | सिस्टम नियंत्रण कैबिनेट से कनेक्ट करें | ग्राहक का कर्तव्य | |
| 7 | सभी केबल खाई, पुल और नलिकाएं | सामग्री और निर्माण | ग्राहक का कर्तव्य | |
| 8 | नियंत्रण कैबिनेट के बाद केबल सामग्री | कनेक्टिंग उपकरण के लिए केबल | आपूर्तिकर्ता का कर्तव्य | |
