उत्पाद का विवरण
उत्पत्ति के प्लेस: जियांगसू, चीन (मुख्यभूमि)
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: 159एनसीबीए
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट/सेट
मूल्य: TO BE ENGOTIATED
पैकेजिंग विवरण: समुद्री परिवहन या नग्न पैकेज के लिए उपयुक्त लकड़ी का केस
प्रसव के समय: 60 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 200 सेट/सेट प्रति वर्ष
मैक्स बेंडिंग रेडियस: |
आर800मिमी |
मोड़ त्रिज्या: |
R60mm |
मैक्स बेंडिंग एंगल: |
185° |
मेन्ड्रेल की अधिकतम प्रभावी दूरी: |
4800 मिमी |
नियंत्रण प्रणाली: |
एनसी नियंत्रण |
मोटर शक्ति: |
22 किलोवाट |
मैक्स बेंडिंग रेडियस: |
आर800मिमी |
मोड़ त्रिज्या: |
R60mm |
मैक्स बेंडिंग एंगल: |
185° |
मेन्ड्रेल की अधिकतम प्रभावी दूरी: |
4800 मिमी |
नियंत्रण प्रणाली: |
एनसी नियंत्रण |
मोटर शक्ति: |
22 किलोवाट |
दक्षता के लिए स्वचालित लोडिंग और अनलोडिंग प्रणाली के साथ स्वचालित झुकने मशीन
1. उत्पाद का वर्णन

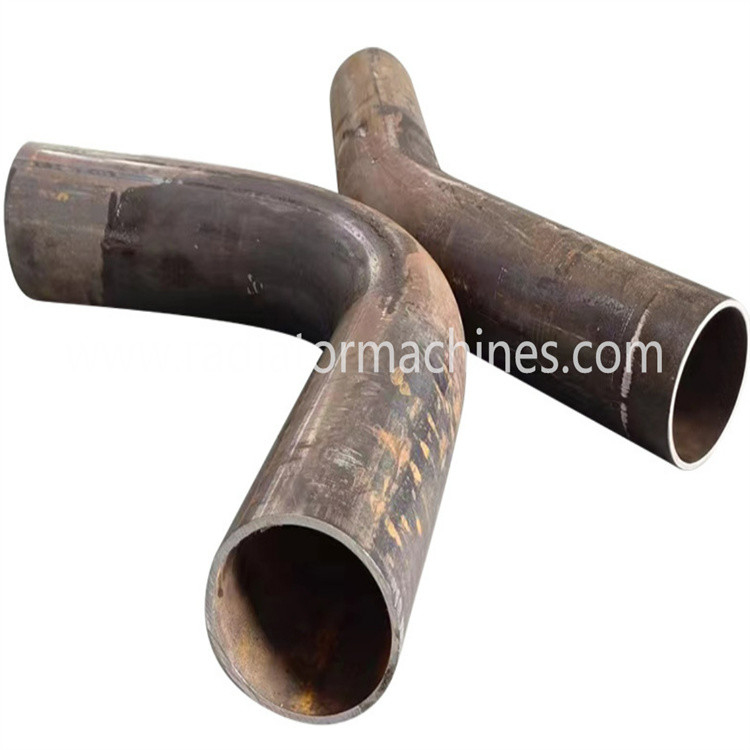

अनुकूलित सामग्री:स्टील पाइप, स्टेनलेस स्टील, तांबा पाइप, एल्यूमीनियम पाइप; धातु पाइप
अनुशंसित अनुप्रयोग उद्योग:ऑटोमोबाइल फिटिंग (ब्रेक के लिए तेल पाइप, मफलर, सीटें),
मोटरसाइकिल, स्वच्छ उपकरण, एयर कंडीशनर, साइकिल, स्टील के फर्नीचर, सैनिटरी सामान आदि।
2मुख्य विनिर्देश
1.मशीन और काम टुकड़ा में शक्ति की स्वचालित मान्यता, प्रसंस्करण दोनों तेजी से और अच्छा है
2धीमी गति से लौटने वाला कोर, बैरो द्वारा बढ़ाया जाता है, कोण की धारणा को प्रभावित करता है।
3. पूरा ऑपरेशन कंप्यूटर में है, सरल, त्वरित और सही
4चित्रित प्रोग्रामिंग प्रणालीः स्क्रीन पर स्टीरियो पाइप छवि पर ड्राइंग और संशोधन, बनाता है
ऑपरेशन सरल, त्वरित और सही
5रिबाउंड परीक्षणः पाइप सामग्री के बहुतों की विशेषताओं पर तुलनात्मक परीक्षण
6. एकल-चरण डिबगिंग समारोह-पीईपी के दौरान पाइप सामग्री के विरूपण पर एक सावधानीपूर्वक निरीक्षण
मोड़ का निर्माण।
7- नए उत्पादों के विकास में मदद करने के लिए डाय-क्लियर के ग्राफिक्स का स्वचालित ड्राइंग
8समग्र निरीक्षण: हाइड्रोलिक/इलेक्ट्रिक सर्किट/ड्राइविंग सिस्टम, मोटर्स/इंवर्शन में चरण की अनुपस्थिति,
ओल्टेज, तापमान, तेल का दबाव, और स्वचालित रूप से समस्याओं का निदान
9पासवर्ड, कुंजी, कार्य समय/प्रमाणों का रिकॉर्ड उत्पादन के प्रबंधन में लागू होता है।
3.तकनीकी पैरामीटर
| विनिर्देश/मॉडल | इकाई | 159एनसीबीए | टिप्पणी |
| अधिकतम झुकने की क्षमता गोल ट्यूब | मिमी | Φ159×15 लौह पाइप | 1. पाइप व्यास के आधार पर न्यूनतम झुकने त्रिज्या 2अधिकतम झुकने की त्रिज्या ग्राहक की आवश्यकता के अनुसार हो सकती है 3. ग्राहक की आवश्यकता के अनुसार टरबाइन की अधिकतम लंबाई |
| मिमी |
Φ150×10 स्टेनलेस स्टील पाइप |
||
| अधिकतम झुकने की क्षमता वर्ग ट्यूब | मिमी | 150x150x10 लौह पाइप | |
| मिमी |
145x145x8 स्टेनलेस स्टील पाइप |
||
| अधिकतम झुकने की त्रिज्या | मिमी | R800 | |
| मोड़ की त्रिज्या | मिमी | R60 | |
| अधिकतम झुकने का कोण | ° | 185 | |
| मंड्रिल की अधिकतम प्रभावी दूरी | मिमी | 4800 | |
| नियंत्रण प्रणाली | एनसी नियंत्रण | ||
| अधिकतम कोहनी मोड़ पाइप | इकाई | 32 | |
| अधिकतम भंडारण योग्य खंड | इकाई | 16×16 | |
| मोटर शक्ति | केडब्ल्यू | 22 | |
| अधिकतम हाइड्रोलिक दबाव | एमपीए | 16 | |
| हाइड्रोलिक सिस्टम नियंत्रण | विद्युत चुम्बकीय वाल्व | ||
| तेल टैंक क्षमता | L | 500 | |
| आकार | सेमी | 800×245×165 | |
| मशीन का वजन | किलो | ≈16000 |
4मुख्य यांत्रिक भाग
| नाम | निर्माता |
| हाइड्रोलिक मोटर | वूशी ताईहू |
| हाइड्रोलिक वाल्व | जापान युकेन |
| ओवर फ्लो वाल्व | जापान युकेन |
| एन्कोडर | जापान नेमिकॉन |
| हाइड्रोलिक पंप | वूशी ताईहु |
| सीलिंग तत्व | शंघाई कीफान |
| संपर्ककर्ता | श्नाइडर |
| अति-तापीय रिले | श्नाइडर |
| निकटता स्विच | ओमरोन |
| पावर स्विच | ताइवान मिंगवे |
| ट्रांसफार्मर | वूशी शिंगयु |
| तेल ट्यूब | झेजियांग टोंगक्सिन |
| टच स्क्रीन | ताइवान वाइनव्यू |
| पीएलसी | जापान मित्सुबिशी |
