उत्पाद का विवरण
उत्पत्ति के प्लेस: जियांगसू, चीन (मुख्यभूमि)
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: DW38NC
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1सेट/सेट
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 100 सेट/सेट प्रति वर्ष
मशीन का नाम: |
स्वचालित पाइप झुकने की मशीन |
मॉडल: |
DW38NC |
अधिकतम. अनुकूलित कार्बन-स्टील पाइप का झुकने वाला व्यास, उदाहरण के लिए 1.5D लेना: |
Ø38.1X 3.0 मिमी |
अधिकतम. अनुकूलित स्टेनलेस स्टील पाइप का झुकने वाला व्यास, उदाहरण के लिए 1.5D लेना: |
Φ31.75×2.5मिमी |
मुड़ी हुई ट्यूब की प्रभावी लंबाई: |
1800 मिमी |
झुकने के लिए मैक्स आर: |
280 मिमी |
Max. मैक्स। bending angle झुकने का कोण: |
190° |
मोटर शक्ति: |
4kw |
वजन: |
1200 किलोग्राम |
आकार: |
260*70*120 सेमी |
मशीन का नाम: |
स्वचालित पाइप झुकने की मशीन |
मॉडल: |
DW38NC |
अधिकतम. अनुकूलित कार्बन-स्टील पाइप का झुकने वाला व्यास, उदाहरण के लिए 1.5D लेना: |
Ø38.1X 3.0 मिमी |
अधिकतम. अनुकूलित स्टेनलेस स्टील पाइप का झुकने वाला व्यास, उदाहरण के लिए 1.5D लेना: |
Φ31.75×2.5मिमी |
मुड़ी हुई ट्यूब की प्रभावी लंबाई: |
1800 मिमी |
झुकने के लिए मैक्स आर: |
280 मिमी |
Max. मैक्स। bending angle झुकने का कोण: |
190° |
मोटर शक्ति: |
4kw |
वजन: |
1200 किलोग्राम |
आकार: |
260*70*120 सेमी |
ऑटो मोबाइल फिटिंग के लिए पूरी तरह से स्वचालित झुकने की मशीन DW38NC
1.मशीन की तस्वीर

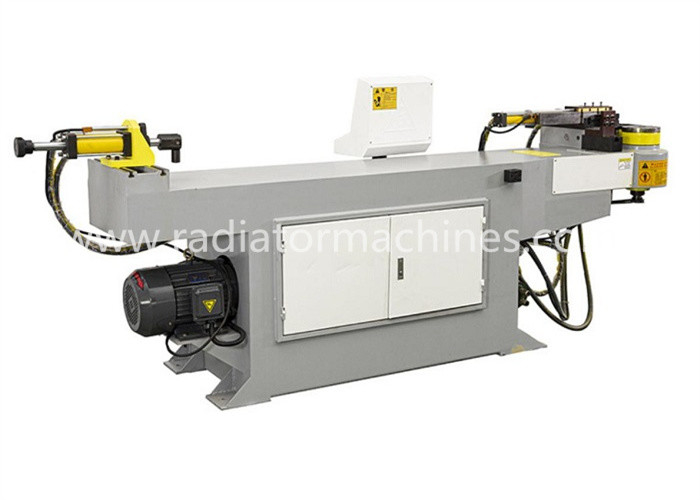

(1)मशीन की समग्र तस्वीर
(2) विस्तृत चित्र और तैयार उत्पाद
2.उत्पाद का वर्णन
अनुकूलित सामग्री:
स्टील पाइप, स्टेनलेस स्टील, तांबा पाइप, एल्यूमीनियम पाइप; धातु पाइप
अनुशंसित अनुप्रयोग उद्योगः
ऑटोमोबाइल फिटिंग (ब्रेक के लिए तेल पाइप, मफलर, सीटें), मोटरसाइकिल, स्वस्थ उपकरण,
एयर कंडीशनिंग, साइकिल, स्टील के फर्नीचर, सैनिटरी सामान आदि।
1. मशीन और कार्य टुकड़े में शक्ति की स्वचालित पहचान, प्रसंस्करण दोनों त्वरित और अच्छा है
2धीमी गति से लौटने वाला कोर, बैरो द्वारा बढ़ाया जाता है, कोण की उपस्थिति को प्रभावित करता है।
3. पूरा ऑपरेशन कंप्यूटर में है, सरल, त्वरित और सही
4चित्रित प्रोग्रामिंग प्रणालीः स्क्रीन पर स्टीरियो पाइप छवि पर आकर्षित और संशोधित, बनाता है
परिचालन सरल, त्वरित और सही
5रिबाउंड परीक्षणः पाइप सामग्री के बहुतों की विशेषताओं पर तुलनात्मक परीक्षण
6. एकल-चरण डिबगिंग समारोह- पाइप सामग्री के विरूपण पर एक सावधानीपूर्वक निरीक्षण
पटरियों का निर्माण मर जाता है।
7- नए उत्पादों के विकास में मदद करने के लिए डाय-क्लियर के ग्राफिक्स का स्वचालित ड्राइंग
8समग्र निरीक्षण: हाइड्रोलिक/इलेक्ट्रिक सर्किट/ड्राइविंग सिस्टम, मोटर्स/इंवर्शन में चरण की अनुपस्थिति,
वोल्टेज, तापमान, तेल दबाव, और स्वचालित रूप से समस्याओं का निदान
4.तकनीकी पैरामीटर
| टीem/मॉडल | DW38NC |
| अनुकूलित कार्बन स्टील पाइप का अधिकतम झुकने का व्यास, उदाहरण के लिए 1.5D लेते हुए | Φ38.1×3.0 मिमी |
| अनुकूलित स्टेनलेस स्टील पाइप का अधिकतम झुकने का व्यास, उदाहरण के लिए 1.5D लेते हुए | Φ31.75×2.5 मिमी |
| घुमावदार ट्यूब की प्रभावी लंबाई | 1800 मिमी |
| अधिकतम झुकने का कोण | 190° |
| अधिकतम झुकने की त्रिज्या | 220 मिमी |
| प्रत्येक पाइपलाइन में घुमावदार पाइपों की संख्या | 16 |
| अधिकतम वायु दबाव | 12 एमपीए |
| मोटर शक्ति | 4 किलोवाट |
| L,W,H,CM | 260*70*120 |
| वजन | 1200 किलोग्राम |
5.मुख्य यांत्रिक भाग
| नाम | निर्माता |
| हाइड्रोलिक मोटर | वूशी ताईहू |
| हाइड्रोलिक वाल्व | जापान युकेन |
| ओवर फ्लो वाल्व | जापान युकेन |
| एन्कोडर | जापान नेमिकॉन |
| हाइड्रोलिक पंप | वूशी ताईहु |
| सीलिंग तत्व | शंघाई कीफान |
| संपर्ककर्ता | श्नाइडर |
| अति-तापीय रिले | श्नाइडर |
| निकटता स्विच | ओमरोन |
| पावर स्विच | ताइवान मिंगवे |
| ट्रांसफार्मर | वूशी शिंगयु |
| तेल ट्यूब | झेजियांग टोंगक्सिन |
| टच स्क्रीन | ताइवान वाइनव्यू |
| पीएलसी | चाइना डसॉन्ग |
