| Brand Name: | WONDERY |
| Model Number: | DW130NC |
| MOQ: | 1सेट/सेट |
| कीमत: | negotiable |
| Delivery Time: | 45 कार्य दिवस |
| Payment Terms: | एल/सी, टी/टी |
DW130NC स्टील पाइप के लिए आयताकार और गोल पाइप के लिए पूरी तरह से स्वचालित झुकने मशीन
1.मशीन की तस्वीर

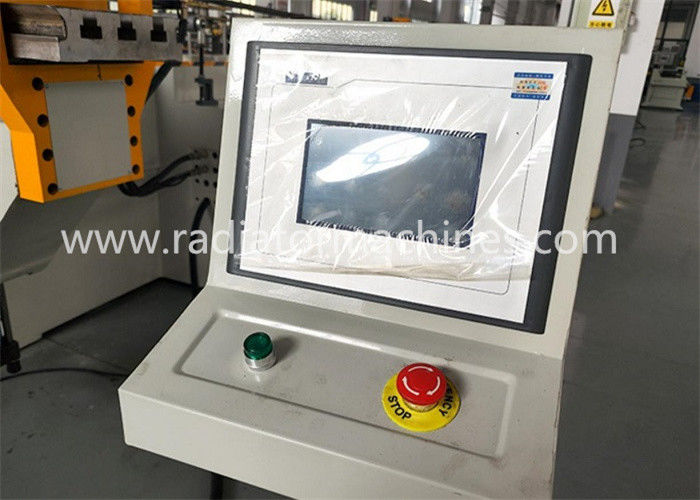

(1)मशीन की समग्र तस्वीर
(2) आयताकार पाइप और गोल पाइप के लिए झुकने मोल्ड
2तकनीकीपैरामीटर
| विनिर्देश/मॉडल | इकाई | डब्ल्यूडब्ल्यू130NC | टिप्पणी |
| अधिकतम झुकने की क्षमता गोल ट्यूब | मिमी | Φ130.8×6.0 लोहे का पाइप | 1. पाइप व्यास के आधार पर न्यूनतम झुकने त्रिज्या 2अधिकतम झुकने की त्रिज्या ग्राहक की आवश्यकता के अनुसार हो सकती है 3. ग्राहक की आवश्यकता के अनुसार टरबाइन की अधिकतम लंबाई |
| मिमी |
Φ114×4.0 स्टेनलेस स्टील पाइप |
||
| अधिकतम झुकने की क्षमता वर्ग ट्यूब | मिमी | 108x108x6 लौह पाइप | |
| मिमी |
105x105x5 स्टेनलेस स्टील पाइप |
||
| अधिकतम झुकने की त्रिज्या | मिमी | R650 | |
| मोड़ की त्रिज्या | मिमी | R60 | |
| अधिकतम झुकने का कोण | ° | 185° | |
| मंड्रिल की अधिकतम प्रभावी दूरी | मिमी | 4200 | |
| नियंत्रण प्रणाली | एनसी नियंत्रण | ||
| अधिकतम कोहनी मोड़ पाइप | इकाई | 16 | |
| अधिकतम भंडारण योग्य खंड | इकाई | 16×16 | |
| मोटर शक्ति | केडब्ल्यू | 22 | |
| अधिकतम हाइड्रोलिक दबाव | एमपीए | 14 | |
| हाइड्रोलिक सिस्टम नियंत्रण | विद्युत चुम्बकीय वाल्व | ||
| तेल टैंक क्षमता | L | 400 | |
| आकार | सेमी | 600×245×165 | |
| मशीन का वजन | किलो | ≈7000 |
3. उत्पाद का वर्णन
अनुकूलित सामग्री:
स्टील पाइप, स्टेनलेस स्टील, तांबा पाइप, एल्यूमीनियम पाइप; धातु पाइप
अनुशंसित अनुप्रयोग उद्योगः
ऑटोमोबाइल फिटिंग (ब्रेक के लिए तेल पाइप, मफलर, सीटें), मोटरसाइकिल, स्वस्थ उपकरण, एयर कंडीशनिंग,
साइकिल, इस्पात के फर्नीचर, स्वच्छता सामग्री आदि।
4. मुख्य विनिर्देश
(1)मशीन और कार्य टुकड़े में शक्ति की स्वचालित पहचान, प्रसंस्करण दोनों त्वरित और अच्छा है
(2) धीमी गति से लौटने वाला कोर, बैरो द्वारा बढ़ाया जाता है, जो कोण की उपस्थिति को प्रभावित करता है।
(3) पूरा ऑपरेशन कंप्यूटर में होता है, सरल, तेज़ और सही
(4) चित्रित प्रोग्रामिंग प्रणालीः स्क्रीन पर स्टीरियो पाइप छवि पर ड्राइंग और संशोधन, बनाता है
संचालन सरल, त्वरित और सही
(5) रिबाउंड परीक्षणः पाइप सामग्री के लोटों की विशेषताओं पर तुलनात्मक परीक्षण
(6) एकल-चरण डिबगिंग समारोह- पथ के दौरान पाइप सामग्री के विरूपण पर एक सावधानीपूर्वक निरीक्षण
मोल्ड का निर्माण।
(7)डिज़-क्लीयर के ग्राफिक्स का स्वचालित ड्राइंग नए उत्पादों के विकास में मदद करता है
(8)संपूर्ण निरीक्षणः हाइड्रोलिक/इलेक्ट्रिक सर्किट/ड्राइविंग सिस्टम, मोटर्स/इंवर्शन में चरण की अनुपस्थिति, वोल्टेज,
तापमान, तेल का दबाव, और स्वचालित रूप से समस्याओं का निदान
(9) उत्पादन प्रबंधन में पासवर्ड, कुंजी, कार्य समय/मात्राओं का रिकॉर्डिंग लागू किया जाता है
5मुख्य यांत्रिक भाग
| नाम | निर्माता |
| हाइड्रोलिक मोटर | वूशी ताईहू |
| हाइड्रोलिक वाल्व | जापान युकेन |
| ओवर फ्लो वाल्व | जापान युकेन |
| एन्कोडर | जापान नेमिकॉन |
| हाइड्रोलिक पंप | वूशी ताईहु |
| सीलिंग तत्व | शंघाई कीफान |
| संपर्ककर्ता | श्नाइडर |
| अति-तापीय रिले | श्नाइडर |
| निकटता स्विच | ओमरोन |
| पावर स्विच | ताइवान मिंगवे |
| ट्रांसफार्मर | वूशी शिंगयु |
| तेल ट्यूब | झेजियांग टोंगक्सिन |
| टच स्क्रीन | ताइवान वाइनव्यू |
| पीएलसी | जापान मित्सुबिशी |
6उद्धरण
| नहीं. | पद | विनिर्देश | मात्रा |
इकाई मूल्य (USD) |
राशि (USD) |
| 1 | 130NC पाइप झुकने की मशीन | मोल्ड का 1 सेट शामिल | 1 सेट | 23,800.00 | 23,800.00 |
|
नोट्स:
भुगतान विधिः 40% अग्रिम और डिलीवरी से पहले शेष राशि (टी/टी विधि)
|
|||||
7. गारंटी
उपकरण की गारंटी शिपमेंट की तारीख के बाद 13 महीने की है। विक्रेता को टूटे हुए भागों या
वारंटी अवधि के दौरान उपकरण की निःशुल्क मरम्मत करें, लेकिन आसानी से पहने जाने वाले भाग वारंटी में शामिल नहीं हैं।
8.गोपनीयता
खरीदार को विक्रेता की अनुमति के बिना किसी तीसरे पक्ष को तकनीकी दस्तावेजों को पारित करने की अनुमति नहीं है।
