उत्पाद का विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: वीक्यूएच-380
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: nude package duly fixed inside the container; नग्न पैकेज विधिवत कंटेनर के अंदर तय;
प्रसव के समय: 120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 200 सेट/सेट प्रति वर्ष
नाम: |
वैक्यूम टांकना भट्ठी |
वर्किंग टेम्परेचर: |
750 डिग्री सेल्सियस |
आवेदन: |
एल्यूमीनियम रेडिएटर, एल्यूमीनियम हीट एक्सचेंजर्स |
शक्ति: |
380 किलोवाट |
काम करने का आकार: |
2000 (एल) × 1200 (डब्ल्यू) × 1200 (एच) मिमी |
वर्किंग वैक्यूम: |
4×10 पा-3 |
नाम: |
वैक्यूम टांकना भट्ठी |
वर्किंग टेम्परेचर: |
750 डिग्री सेल्सियस |
आवेदन: |
एल्यूमीनियम रेडिएटर, एल्यूमीनियम हीट एक्सचेंजर्स |
शक्ति: |
380 किलोवाट |
काम करने का आकार: |
2000 (एल) × 1200 (डब्ल्यू) × 1200 (एच) मिमी |
वर्किंग वैक्यूम: |
4×10 पा-3 |

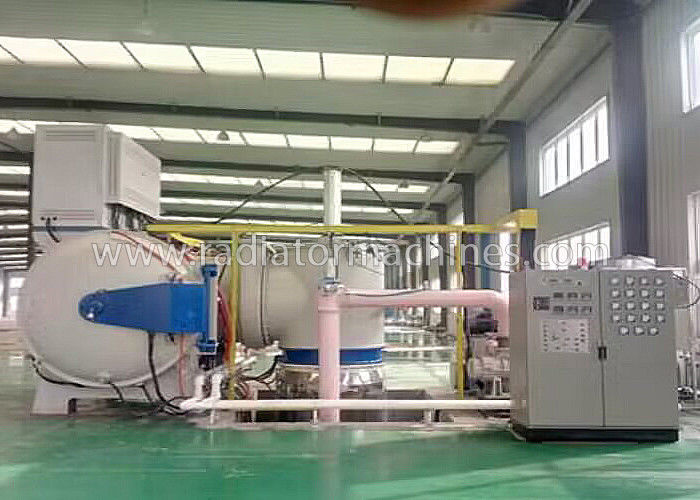

एल्यूमीनियम रेडिएटर्स हीट एक्सचेंजर्स के लिए 750 डिग्री सेल्सियस इलेक्ट्रिक वैक्यूम ब्रेज़िंग फर्नेस
1.एसumary
वैक्यूम एल्यूमीनियम टांकना भट्ठी मुख्य रूप से रेलवे लोकोमोटिव हीट एक्सचेंज उपकरण के लिए उपयोग की जाती है,
वायु पृथक्करण उपकरण और ऑटोमोबाइल पर्यावरण संरक्षण उत्पादन।वैक्यूम वाले उत्पाद
टांकना उपचार: इंटरकूलर, तेल कूलर, रेडिएटर, बाष्पीकरणकर्ता, कंडेनसर, रडार ग्रिड एंटीना, वेवगाइड
और विभिन्न प्लेट फिन या सेगमेंट हीट एक्सचेंजर्स। सभी माप इकाइयाँ अंतर्राष्ट्रीय इकाई (SI) को अपनाती हैं
मानक। उपकरण के सभी भागों, घटकों और विभिन्न उपकरणों की माप इकाइयाँ
अंतर्राष्ट्रीय इकाई (SI) मानक को अपनाएं।
2.टीechnicalपैरामीटर
|
2.1 एल्यूमीनियम टांकना वैक्यूम भट्ठी: 1 सेट; 2.2 प्रभावी ताप क्षेत्र का आकार: 2000 (एल) × 1200 (डब्ल्यू) × 1200 (एच) मिमी; 2.3 फर्नेस चार्जिंग क्षमता: ≤ 2000 किग्रा / फर्नेस (टूलींग स्थिरता सहित); 2.4 अधिकतम तापमान: ≤ 750 ℃; 2.5 कार्य तापमान: 300-700 ℃; 2.6 ताप शक्ति: 380kW; 2.7 फर्नेस तापमान की एकरूपता: ≤± 4 ℃ (600 ℃); 2.8 तापमान नियंत्रण सटीकता: ≤± 1 ℃; 2.9 तापमान वृद्धि समय: ≤ कमरे के तापमान से भार के बिना 700 ℃ तक तापमान वृद्धि के लिए 60 मिनट; 2.10 अत्यधिक निर्वात डिग्री: 4×10 पा-4; 2.11 वर्किंग वैक्यूम: 4×10 पा-3; 2.12 दबाव बढ़ने की दर: ≤ 0.4 Pa/ h; 2.13 वैक्यूम सक्शन टाइम: ≤ 40 मिनट 4 × 10 तक पहुंचने के लिए-3पीए ठंडे राज्य और खाली भट्टी में (प्रसार पंप के प्रीहीटिंग समय को छोड़कर); |
3.आमहेverview
वैक्यूम टांकना भट्टी एक क्षैतिज, एकल कक्ष संरचना है, जिसमें आगे और पीछे दोनों तरफ भट्ठी के दरवाजे हैं।
भट्ठी के दरवाजे गति कम करने वाली मोटरों द्वारा संचालित होते हैं।
वायवीय धक्का रॉड दोनों सिरों पर बंद और खिलाया जाता है। मुख्य मशीन वैक्यूम फर्नेस बॉडी से बना है,
हीटिंग चैंबर, वैक्यूम सिस्टम, मुद्रास्फीति प्रणाली, वायवीय प्रणाली, जल शीतलन प्रणाली, विद्युत नियंत्रण प्रणाली, आदि।
3.1 वैक्यूम फर्नेस बॉडी और कवर
वैक्यूम इलेक्ट्रिक ब्रेज़िंग फर्नेस बॉडी और कवर डबल वॉल वाटर-कूल्ड स्ट्रक्चर और वॉटर इनलेट के हैं
और जल निकासी डिजाइन तापमान मृत क्षेत्र से बचा जाता है। भट्ठी की आंतरिक और बाहरी दीवारें बनी होती हैं
उच्च गुणवत्ता वाले कार्बन स्टील।फर्नेस कवर बो क्लैम्प स्ट्रक्चर के साथ लेटरल हिंज ओपनिंग के रूप में है।
लंबे समय तक उपयोग के वैक्यूम प्रदर्शन को सुनिश्चित करने के लिए भट्ठी के शरीर की आंतरिक सतह को पॉलिश किया जाता है।
3.2ताप कक्ष, ताप तत्व और इन्सुलेटर
विद्युत टांकना भट्टी का ताप कक्ष एक अष्टकोणीय फ्रेम संरचना से बना होता है
सभी स्टेनलेस स्टील, और पुली की दो पंक्तियाँ हैं
फ्रेम के तल पर, जो समग्र खींचने, रखरखाव और मरम्मत के लिए सुविधाजनक है
हीटिंग का
कक्ष।हीट शील्ड स्टेनलेस स्टील की 5 परतों से बना है।
परत 1-4: 0.5 मिमी स्टेनलेस स्टील (304)।
परत 5: 1 मिमी स्टेनलेस स्टील (304) सबसे बाहरी परत है।
ताप तत्व वाइड-बैंड निकल क्रोमियम स्ट्रिप (Cr20Ni80) को अपनाता है, जिसमें समान ताप और छोटे ताप का नुकसान होता है।
हीटिंग तापमान को हीटिंग और तापमान नियंत्रण के लिए 10 जोनों में बांटा गया है।ताप तत्व हैं
वाइड-बैंड उच्च तापमान निकल क्रोमियम स्ट्रिप्स के साथ टेढ़ी-मेढ़ी तरीके से व्यवस्थित, जो न केवल सुनिश्चित करता है
अच्छा भट्ठी तापमान एकरूपता, लेकिन यह भी उच्च तापमान शक्ति और कामकाजी जीवन को बेहतर बनाने में मदद करता है
हीटिंग स्ट्रिप्स।
इन्सुलेटर 95% एल्यूमिना इंसुलेटिंग पोर्सिलेन को अपनाता है।
हीटिंग चैंबर के अंत चेहरे पर एक जंगम सीलिंग बेल्ट है, जो मैग्नीशियम के प्रदूषण से बच सकती है
जितना संभव हो उतना थर्मल इन्सुलेशन परत के इंटीरियर में वाष्प।साथ ही इसे साफ करना आसान है।
