उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: डब्ल्यूडीएल26-40
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: nude package duly fixed inside the container; नग्न पैकेज विधिवत कंटेनर के अंदर तय;
प्रसव के समय: 60 दिन
आपूर्ति की क्षमता: 200 सेट/सेट प्रति वर्ष
मूल्यांकित शक्ति: |
180 किलोवाट |
वर्किंग टेम्परेचर: |
850 डिग्री सेल्सियस |
तापमान नियंत्रण सटीकता: |
± 1 ℃ |
गारंटी: |
1 साल |
ताप तत्व सामग्री: |
0cr27al7m02 |
उत्पाद का इलाज किया जाना है: |
गैस हीटर |
मूल्यांकित शक्ति: |
180 किलोवाट |
वर्किंग टेम्परेचर: |
850 डिग्री सेल्सियस |
तापमान नियंत्रण सटीकता: |
± 1 ℃ |
गारंटी: |
1 साल |
ताप तत्व सामग्री: |
0cr27al7m02 |
उत्पाद का इलाज किया जाना है: |
गैस हीटर |

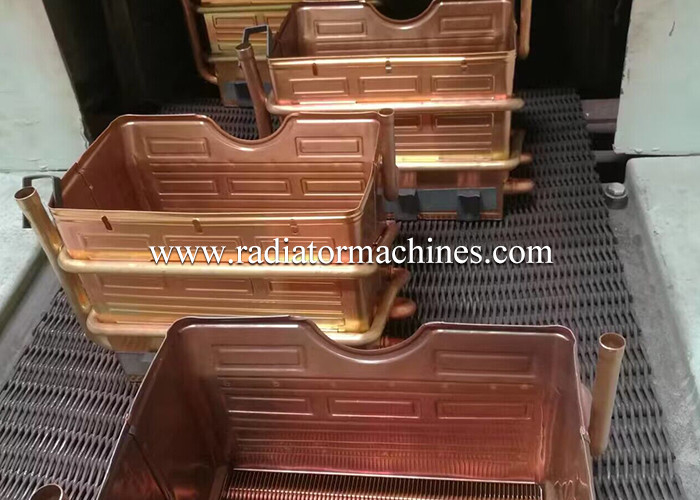

हीटर रेडिएटर्स के लिए 850 डिग्री सतत वातावरण कॉपर ब्रेज़िंग फर्नेस
1. आवेदन
निरंतर टांकना भट्टी का उपयोग मुख्य रूप से विभिन्न चांदी, तांबे के निरंतर टांकने के उत्पादन के लिए किया जाता है।
और एल्यूमीनियम भागों।उपकरण द्वारा उपचारित किए जाने के बाद उत्पाद की सतह चमकीली होती है
ऑक्सीकरण और डीकार्बरीकरण, और टांकना सीवन भरा हुआ है। भट्ठी में उपन्यास डिजाइन के फायदे हैं,
उचित संरचना, उच्च ऊर्जा की बचत और उच्च गर्मी दक्षता, स्थिर उत्पादन गुणवत्ता, सुरक्षित और
सुविधाजनक उपयोग।इसे संचालित करना आसान है और इसमें कोई औद्योगिक प्रदूषण नहीं है।उन्नत तापमान नियंत्रण मोड,
बुद्धिमान तापमान नियंत्रण उपकरण, बुद्धिमान एससीआर, श्नाइडर इलेक्ट्रिक स्विच का उपयोग करना। सटीकता
तापमान नियंत्रण का ± 2 ℃ है।यह उन्नत, विश्वसनीय, व्यावहारिक और किफायती है।
2. मुख्यटीechnicalपीमापदंडों
2.3 प्रभावी ताप क्षेत्र: 4050 * 400 * 500 मिमी (एल, डब्ल्यू, एच); 2.4 प्रभावी शीतलन क्षेत्र: 11600 * 400 * 500 मिमी (एल, डब्ल्यू, एच); 2.5 अधिकतम डिजाइन तापमान: 1000 ℃; 2.6 टांकना तापमान: 850 ℃; 2.7 कुल शक्ति: 180kW; 2.8 तापमान नियंत्रण क्षेत्र: 9-ज़ोन तापमान नियंत्रण, एकल-चरण नियंत्रण हीटिंग, सुविधाजनक पैरामीटर सेटिंग, और तापमान नियंत्रण सटीकता ± 1 ℃ पर। 2.9 निरंतर तांबा टांकना भट्ठी कन्वेयर बेल्ट (100-700 मिमी) स्टीप्लेस गति विनियमन का है।उच्च तापमान मफल टैंक आयातित (स्वीडन 310S) उच्च तापमान प्रतिरोधी स्टेनलेस स्टील सामग्री से बना है जिसे पसलियों द्वारा दबाया और प्रबलित किया गया है।मफल टैंक स्टील प्लेट की मोटाई 8 मिमी है और ठंडे राज्य का दबाव 1.0 एमपीए है। 2.10 उच्च तापमान प्रतिरोध तार (0cr27al7m02) का उपयोग हीटिंग तत्व सामग्री के रूप में किया जाता है, और एल्यूमीनियम ऑक्साइड ट्यूब का उपयोग प्रतिरोध तार ढांचे के रूप में किया जाता है। हीटिंग तत्वों को इस तरह से व्यवस्थित किया जाता है जो मरम्मत और बदलने में आसान होता है, और प्रतिरोध तार प्रतिस्थापन की प्रक्रिया करता है उत्पादन संचालन को प्रभावित न करें। 2.11 कूलिंग विधि: वाटर जैकेट कूलिंग।कूलिंग वॉटर जैकेट 6 मिमी की मोटाई के साथ उच्च गुणवत्ता वाले बॉयलर प्लेट से बना है। 2.12 उच्च गुणवत्ता वाले के-प्रकार के उच्च तापमान थर्मल युगल का उपयोग किया जाता है। 2.13 इलेक्ट्रिक फर्नेस ओवर टेम्परेचर अलार्म, ओवर टेम्परेचर पावर-ऑफ और अन्य फंक्शन से लैस है। 2.14 गैस पथ में फ्लो मीटर डिस्प्ले और नियंत्रण है, और इनलेट डिवाइस सुरक्षात्मक गैस की दिशा को समायोजित कर सकता है। 2.15 मेष बेल्ट विनिर्देश: लंबाई 55000 मिमी, चौड़ाई 360 मिमी।तार के माध्यम से: 4.0 मिमी (310S);बुनाई तार: 3.0 मिमी (310 एस)।हेरिंगबोन पैटर्न। 2.16 मेश बेल्ट स्पीड: 100-700mm; 2.17 आवेदन: लाल तांबा टांकना;
|
3. रचना
कॉपर टांकना भट्टी में ड्राइव सिस्टम, हीटिंग सिस्टम, कूलिंग सिस्टम, कंट्रोल सिस्टम, अमोनिया होते हैं
अपघटन गैस आपूर्ति प्रणाली और अमोनिया शोधन प्रणाली। मफल भट्टी आयातित उच्च तापमान से बनी है
प्रतिरोधी स्टेनलेस स्टील।वियोज्य इलेक्ट्रिक हीटिंग तत्व मफल टैंक के ऊपर और नीचे स्थापित होते हैं।
जाल बेल्ट आवृत्ति रूपांतरण और स्टीप्लेस गति विनियमन का है, और मिश्रित गैस से विघटित है
गैस सुरक्षा प्रभाव प्राप्त करने के लिए तरल अमोनिया (75% हाइड्रोजन और 25% नाइट्रोजन) भट्ठी में प्रवेश करती है।
गैस दिशा समायोजन डिवाइस स्थिर वातावरण सुनिश्चित करता है।भट्ठी में गर्मी उपचार के बाद, की सतह
उत्पाद उज्ज्वल है, कोई ऑक्सीकरण घटना नहीं है, और उत्पाद की स्थिरता अच्छी है।
4. एअमोनिया का अपघटनउपकरण
4.1 अमोनिया अपघटन मॉडल: WDL-50
4.2 कुल शक्ति: 70kw;
4.3 रेटेड वोल्टेज: 380V, तीन चरण।
4.4 रेटेड आवृत्ति: 50 हर्ट्ज।
4.5 रेटेड तापमान: 950 ℃
4.6 कार्य तापमान: 800 - 850 ℃
4.7 अपघटन क्षमता: 50m 3/h;
4.8 2 काम करने का दबाव: 0.02-0.04mpa;
शोधक की 4.9 ताप शक्ति: 6kW / टुकड़ा * 2 टुकड़े;
शुद्धिकरण इकाई का 4.10 कार्य तापमान: सामान्य तापमान
4.11 गैस शुद्धता:
शुद्ध गैस: (75% एच2, 25% एन2)
ओस बिंदु ≤ - 60 ℃
अवशिष्ट अमोनिया ≤ 5ppm
4.12 अपघटन उपकरण उच्च गुणवत्ता वाले SUS310S उच्च तापमान प्रतिरोधी स्टेनलेस स्टील पाइप से बना है
4 मिमी की मोटाई के साथ।
4.13 निरंतर तांबा प्राकृतिक गैस हीटर टांकना भट्टी के विद्युत ताप तत्व की सामग्री है
उच्च तापमान प्रतिरोध तार।हीटिंग तत्व प्लग प्रकार खींचकर स्थापित किया गया है, जो सुविधाजनक है
रखरखाव और प्रतिस्थापन के लिए।प्रतिरोध तार प्रतिस्थापन की प्रक्रिया उत्पादन संचालन को प्रभावित नहीं करती है।
4.14 1 किलो तरल अमोनिया का पूर्ण अपघटन 2.62m3 हाइड्रोजन नाइट्रोजन गैस मिश्रण का उत्पादन कर सकता है।
5. मुख्य घटक सूची
| नहीं। | वस्तु | ब्रांड / विशिष्टता |
| 1 | हवा स्विच | तियानझेंग |
| 2 | एम्मीटर | तियानझेंग |
| 3 | वाल्टमीटर | तियानझेंग |
| 4 | ट्रांसफार्मर | तियानझेंग |
| 5 | यूनिवर्सल स्विच | तियानझेंग |
| 6 | contactor | तियानझेंग |
| 7 | इंटरमीडिएट रिले | शिनलिंग |
| 8 | बटन | तियानझेंग |
| 9 | पलटनेवाला | 3.0 किलोवाट |
| 10 | thyristor | पश्चिम |
| 1 1 | थर्मोकपल | झाओकिंग, ग्वांगडोंग |
| 12 | इंटेलिजेंट डिजिटल डिस्प्ले पावर तापमान नियंत्रक को नियंत्रित करता है | युडियन, चीन |
| 13 | तापमान रिकॉर्डर | युडियन, चीन |
| 14 | पानी की टंकी सामग्री | Xinyu बॉयलर स्टील प्लेट, 6 मिमी मोटी |
| 15 | भट्ठी का ताप तत्व | OCr27a17mo2, शंघाई शुकिंग |
| 16 | एल्यूमीनियम ऑक्साइड पाइप | जिंहुआ, फोशान |
| 17 | भट्टी का अस्तर | यिक्सिंग, जियांगसू |
| 18 | आग प्रतिरोधी फाइबर रोल | युनताई, शेडोंग |
| 19 | भट्ठी खोल सामग्री | A3 लोहे की प्लेट, 4 मिमी मोटी, झुकने वाली |
| 20 | फर्नेस इन्सुलेशन परत | 450 मिमी मोटी |
| 21 | मेष बेल्ट चलने की गति | 100 ~ 700 सेमी / मिनट स्टीप्लेस गति विनियमन। |
| 22 | फर्नेस मफल टैंक | मोटाई 8mm 310S उच्च तापमान प्रतिरोधी स्टेनलेस स्टील प्लेट स्वीडन से आयातित |
| 23 | सहन करना | Dongguan |
| 24 | दबाव राहत मुड़ने वाला फाटक | शंघाई |
