उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | सेमी ऑटो हेयरपिन बेंडर | अधिकतम ट्यूब विस्तार लंबाई: | 3000 मिमी |
---|---|---|---|
पाइप का व्यास: | 5-φ15.88 | आवेदन पत्र: | एचवीएसी |
ट्यूब की दीवार की मोटाई: | 0.25-0.8 मिमी | झुकने वाली रेखा: | 4,5 लाइनें |
हाई लाइट: | सेमी ऑटोमैटिक हेयरपिन बेंडर,5 लाइन्स हेयरपिन बेंडर,इंडस्ट्रियल हेयरपिन बेंडिंग मशीन |

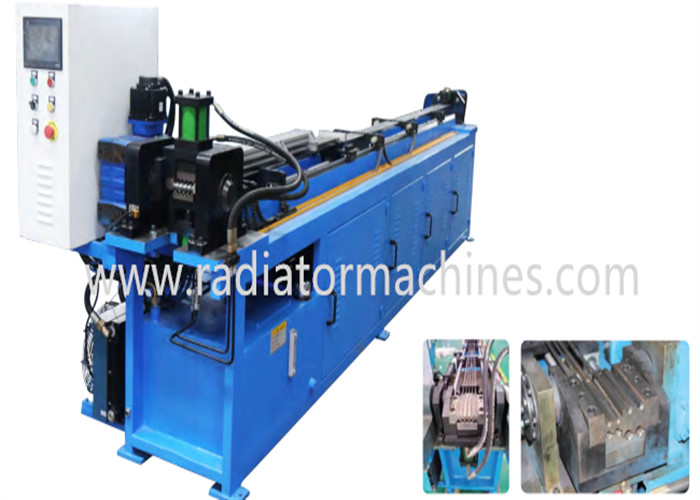

सेमी ऑटोमैटिक हेयरपिन बेंडर, हेयरपिन बेंडिंग मशीन
1. आवेदन
सेमी-ऑटोमैटिकह हेयरपिन बेंडर सरल और कॉम्पैक्ट है
डिजाइन संरचना।यह हेयरपिन के कम मात्रा में उत्पादन के लिए उपयुक्त है
झुकता हैइसका उपयोग हेयरपिन मोड़ को लंबाई से मोड़ने के लिए किया जा सकता है
200 मिमी से 3000 मिमी।अर्ध स्वचालित हेयरपिन बेंडर उत्पादन कर सकता है
हेयरपिन प्रति चक्र 4 पीसी और प्रति चक्र 5 पीसी के अनुसार झुकता है
अलग विनिर्देश और आवेदन।
2. संरचना विशेषताएं
1.1 सेमी ऑटोमैटिक हरिपिन बेंडर कॉम्पैक्ट डिजाइन का है।
1.2 इसे सर्वो मोटर ड्राइविंग के साथ डिजाइन किया गया है।
1.3 यह मैनुअल फीडिंग के साथ है।
2. सेमी ऑटोमैटिक हेयरपिन बेंडर कैसे काम करता है?
मैनुअल द्वारा पहली सामग्री खिलाना → मोल्ड टूलींग क्लैम्पिंग → तेल छिड़काव →
बेंडिंग→ मैंड्रेल बैक→ क्लैम्प रिलीज→ हेयरपिन बेंड उतारना→
उतराई तंत्र मूल पर लौटता है → झुकने तंत्र मूल पर लौटता है
3. तकनीकी पैरामीटर्स
वस्तु |
विनिर्देश
|
|
उपकरण का नाम | एचवीएसी उपकरण के लिए सेमी ऑटो हेयरपिन झुकने वाली मशीन | |
आदर्श | डब्लूडीएलबी-4 | डब्लूडीएलबी-5 |
ट्यूब बेंडेड वन टाइम | प्रति चक्र 4/5 पीसी | |
पाइप व्यास मिमी |
5-Ф15.88
|
|
ट्यूब दीवार मोटाई रेंज मिमी |
0.25-0.8
|
|
केंद्र दूरी (मिमी) |
फिन ड्राइंग के अनुसार
|
|
न्यूनतम झुकने की लंबाई (मिमी) |
200 | |
अधिकतम झुकने की लंबाई (मिमी) |
3000 | |
चक्र
|
12S (काम के अनुसार टुकड़े की लंबाई)
|
|
खिला मोड |
हाथ से
|
4. मुख्य घटक
वस्तु | मूल |
नियंत्रण प्रणाली | ओमरोन, जापान |
वायवीय घटक | एसएमसी |
हाइड्रोलिक वाल्व | युकेनी |
विद्युत घटक (सीमा स्विच, नियंत्रण स्विच, संपर्ककर्ता, रिले, और इसी तरह) | श्नाइडर |
5. स्वीकृति परीक्षण मानक
अर्ध स्वचालित हेयरपिन झुकने वाली मशीन को निम्नलिखित करते समय स्वीकार किया जाना है:
सूचकांक मिलते हैं।
5.1 हेयरपिन लेग अंतर 0.5 एमएम से कम लंबाई में।
5.2 कोई स्पष्ट टकराव, असामान्य टक्कर, गलियारा या अन्य दोष नहीं।दीर्घवृत्त 8% से कम
5. 3. सीधे भाग की गोलाई सहिष्णुता <± 0.3 मिमी;
5.4 दो सीधे पैरों के लिए समानांतर सहिष्णुता 3%;
5.5 मशीन सुचारू रूप से चलनी चाहिए।
6. कंपनी परिचय
हम हीट एक्सचेंजर उत्पादों के उद्योग में 15 से अधिक वर्षों से विशिष्ट हैं।
वर्तमान में हम दोनों के लिए मशीनरी के अग्रणी निर्माताओं में से एक हैं
विश्व स्तर पर यांत्रिक रूप से विस्तारित और ब्रेज़्ड माइक्रो चैनल हीट एक्सचेंजर उद्योग।
हमारे विशिष्ट ग्राहकों में से एक महले बेहर है।हमारा लक्ष्य और दीर्घकालिक प्रतिबद्धता है
अनुसंधान का उपयोग करते हुए, हमारे हीट एक्सचेंजर उपकरण को लगातार विकसित करने के लिए और
विकास कौशल और विशाल उत्पादन क्षमता।हम Air . के सभी क्षेत्रों में काम करते हैं
कंडीशनिंग, रेडिएटर, हीटर कोर, चार्ज एयर कूलर, कंडेनसर, वाष्पीकरणकर्ता
ट्रक और कार के लिए, फिन मशीनों की जटिल रेंज, फिन प्रेस, कोर बिल्डर्स,
ट्यूब हेयरपिन बेंडर्स, वर्टिकल एक्सपैंडर, हॉरिजॉन्टल एक्सपैंडर, स्ट्रेट ट्यूब
कट ऑफ, हाई स्पीड कट ऑफ, रिटर्न बेंडर्स, रिंग लोडिंग, की पूरी रेंज
यांत्रिक दबानेवाला यंत्र।हमारे पास एक सख्त गुणवत्ता नियंत्रण प्रणाली है और सभी
गैर-मानक मशीन भाग स्वयं द्वारा संसाधित किया जाता है।
हमने दुनिया भर में अपने उपकरणों की आपूर्ति से अधिक की कुल मात्रा में की है
40 देश।
हम एक ऊर्जा की बचत, पर्यावरण सुरक्षा, उच्च दक्षता प्रदान करते हैं,
हीट एक्सचेंजर बाज़ार के लिए सुरक्षा और सटीक सेवा और
एक अच्छा गर्म/ठंडा शब्द प्रदान करने के लिए हमारी ताकत का योगदान करें।
