| Brand Name: | WONDERY |
| Model Number: | WDL-LZ-1200S |
| MOQ: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| Delivery Time: | 3-5 कार्य दिवस |
| Payment Terms: | एल/सी, डी/पी, वेस्टर्न यूनियन |

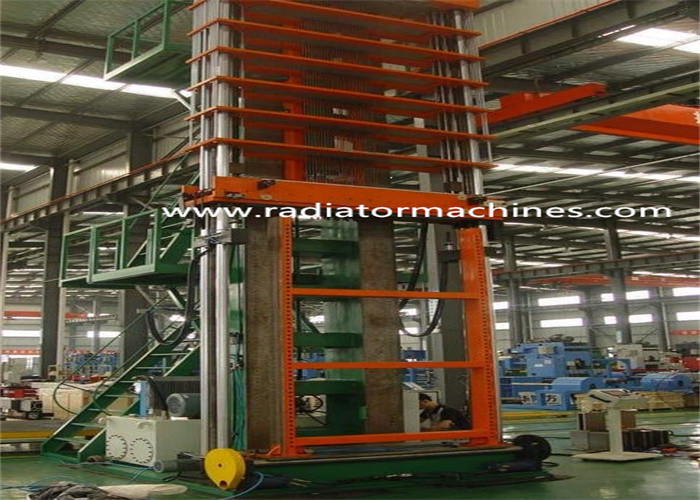

एयर कंडीशनर के लिए एचवीएसी उपकरण सर्वो वर्टिकल ट्यूब विस्तारक विस्तार मशीन
1. उत्पाद रेंज
WONDERY HVAC उपकरण का एक पेशेवर निर्माता है।हमारे पास एचवीएसी उपकरण की पूरी श्रृंखला है
जैसे हाई स्पीड फिन प्रेस मशीन, ऑटोमैटिक वर्टिकल ट्यूब एक्सपैंडर मशीन, ऑटोमैटिक हेयरपिन बेंडर,
एल्यूमीनियम और तांबे की पाइप सीधी और काटने की मशीन।हमारे पास ऑटोमेटिक और मैनुअल मशीनें हैं
एचवीएसी उपकरण में विभिन्न उत्पादन जरूरतों को पूरा करें।
2.की संरचनात्मक विशेषताएंखड़ा विस्तारक मशीन
2.1 ऊर्ध्वाधर ट्यूब विस्तारक मशीन ऑपरेटर द्वारा ऊर्ध्वाधर व्यवस्था, लोड और अनलोड वर्कपीस को अपनाती है,
जो एक चक्र में ट्यूबों का विस्तार, चमक और मोड़ सकता है।
2.2 दूसरे विस्तार की लंबाई का समायोजन मोटर रेड्यूसर, स्प्रोकेट और चेन द्वारा किया जाता है जो थ्रेड ड्राइव करते हैं
बार को तुल्यकालिक रूप से घुमाने के लिए, थ्रेड बार कोडर से कनेक्ट होता है और लंबाई परिवर्तन को दिखाया जा सकता है
पीएलसी टर्मिनल स्क्रीन।
2.3 दो नियंत्रित अंत प्लेटों के बीच निचला समर्थक समकालिक वृद्धि और अवरोही का एहसास कर सकता है
मोटर और वर्म गियर बॉक्स, न्यूमेटिक लॉक के माध्यम से।आप लोअर थ्रेड बार रोटरी कोडर . भी चुन सकते हैं
ताकि लंबाई में बदलाव को महसूस किया जा सके, टच स्क्रीन स्क्रीन पर दिखाया जा सकता है।
2.4 एक्सपैंडिंग रॉड क्विक फिक्स्ड, न्यूमेटिक लॉक और एक्सपैंडिंग रॉड प्रोटेक्टिव डिवाइस मशीन पर लगे होते हैं।
सुरक्षात्मक उपकरण स्वचालित रूप से काम करना बंद कर देगा ताकि रॉड का विस्तार करने के बाद हानिकारक विस्तार करने वाली छड़ से बचा जा सके
अप्रत्याशित मामले में भागो और झुको।
2.5 रिसीवर को लॉकिंग संरचना प्रदान की जाती है, जिसे उतारने पर बाहर नहीं निकाला जाएगा और यह भी है
विनिर्देश बदलने के लिए सुविधाजनक।काम के टुकड़े को आसानी से निकालने के लिए।
2.6 ऊर्ध्वाधर ट्यूब विस्तार मशीन दरवाजा स्टील और एल्यूमीनियम की मिश्रित संरचना का उपयोग करता है।
2.7 लंबवत ट्यूब विस्तारक दो गाइड सिस्टम, गाइड कॉलम और स्लाइड गाइड रेल के साथ प्रदान किया जाता है।
पूरी मशीन में अच्छी कठोरता है।
2.8 पूरे टेम्पलेट को आयातित मशीन केंद्र द्वारा उच्च परिशुद्धता के साथ संसाधित किया जाता है, जो हो सकता है
विनिर्देश बदलने पर एक दूसरे के साथ बदल जाते हैं।
2.9 डिजाइन एबीसी …… आसान संचालन के लिए कॉइल ऊंचाई इनपुट को बदलने के लिए कोड
प्रबंधक, एक बार जब ग्राहक भाग संख्या का चयन करता है, तो मशीन स्वचालित रूप से समायोजित हो जाती है और ऑपरेटर करता है
विस्तारक प्लेटों को ऊपर या नीचे ले जाने के लिए कोई बटन दबाने की जरूरत नहीं है
फ्लेयर और रिफ्लेयर प्रक्रिया।
2.10 +/- 2% के तहत मध्यम समर्थन प्लेट के लिए समान रूप से संकोचन का विस्तार
फिन मात्रा समायोजन के साथ अनुमति।
2.11 बुलेट लॉकिंग विषय के लिए ग्राहक के डिजाइन का पालन करें।
3. तकनीकी पैरामीटर्स
| वस्तु | मापदंडों |
| तेजी से विस्तार | 5.45 मीटर/मिनट |
| फ्लेयरिंग और रिफ्लेरिंग | 0.92 मीटर/मिनट |
| त्याग | 7.97 मी/मिनट |
| एलजेड-1200 . के लिए 20T | एलजेड-1200 . के लिए 20T |
| शक्ति | सर्वो मोटर एलजेड-1200 22 किलोवाट |
| ओवर आपूर्ति | तीन चरण पांच तार, एसी 380 वी / 50 हर्ट्ज, वोल्टेज परिवर्तन ± 10%। |
| नॉकआउट स्लीव | 1/3 छेद |
| स्तर रिसीवर | 1/2 छेद |
| तिरछा रिसीवर | 1/4 छेद |
4.स्वीकृति का मानक:
4.1 विस्तार के बाद वर्कपीस के ऊपरी हिस्से और निचले हिस्से के बीच सहिष्णुता:
यदि वर्कपीस की चौड़ाई 800mm है, तो सहिष्णुता 0.8mm है।यदि चौड़ाई 800 मिमी से अधिक है तो सहिष्णुता 1/1000 . है
काम के टुकड़े की चौड़ाई।
4.2 विस्तार के बाद काम के टुकड़े के बाईं ओर और तंग पक्ष के बीच सहिष्णुता:
यदि वर्कपीस की लंबाई 800mm है, तो सहिष्णुता 0.8mm है।यदि लंबाई 800-1200 मिमी के बीच है तो सहिष्णुता 1 मिमी है।
यदि लंबाई 1200 मिमी से अधिक है तो सहिष्णुता 1/1000 लंबाई के वर्कपीस है।
4.3 विस्तार के बाद लंबाई सहिष्णुता:
यदि वर्कपीस की लंबाई 1200 मिमी, सहिष्णुता 1.2 मिमी से कम है।यदि वर्कपीस की लंबाई 1200mm, the
सहिष्णुता 1/1000 लंबाई के काम के टुकड़े है।
4.4 फ्लेयरिंग और फोल्डिंग के बाद सहिष्णुता है: 0.2mm।
4.5 वर्कपीस को तेजी से आगे बढ़ना चाहिए। अधिकतम छेद को एक चक्र में विस्तारित, फ्लेयर और फोल्ड किया जा सकता है:
7 के लिए 120 छेद।
