उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मशीन का नाम: | रेडिएटर कोर बिल्डर मशीन | दक्षता: | लगभग 4-5 मिनट एक कोर |
---|---|---|---|
प्रेरक शक्ति: | वायवीय और सर्वो | फ्लैट ट्यूब चौड़ाई: | 20-32 मिमी |
रेडिएटर परत: | 5 परतें | समग्र आयाम: | 2800*2500*1800mm |
हाई लाइट: | 5 पंक्ति रेडिएटर कोर बिल्डर मशीन,5 पंक्ति रेडिएटर कोर बिल्डर उपकरण,5 परतों रेडिएटर विधानसभा मशीन |
रेडिएटर कोर बिल्डर के पैरामीटर
हेडर-टू-हेडर दूरी | 600-1000 मिमी;हैडर लंबाई: 600-1000mm |
फिन चौड़ाई | 16, 18, 20, 24, 26, 32 मिमी |
फिन ऊंचाई | एक निश्चित मूल्य (उदाहरण के लिए 8 मिमी) |
फ्लैट ट्यूब मोटाई | 2 मिमी |
फ्लैट ट्यूब परत | 5 परतें |
परिचय
रेडिएटर कोर बिल्डर मशीन फ्लैट ट्यूब, फिन, हेडर और साइड प्लेट को एक साथ जोड़ती है, और इकट्ठा करती है
उन्हें एक रेडिएटर कोर में।
रेडिएटर कोर असेंबली मशीन का उपयोग ऑटो रेडिएटर कोर को असेंबल करने के लिए किया जाता है।मशीन
स्थिर और विश्वसनीय कामकाजी प्रदर्शन, आसान संचालन, कम शोर, सटीक के फायदे हैं
फ्लैट ट्यूब केंद्र की स्थिति, और यहां तक कि पंखों का वितरण।इकट्ठे रेडिएटर कोर में एक उच्च . है
संयोजन सटीकता और एक अच्छी उपस्थिति, जो टांकना भट्ठी में बेहतर टांकना प्रभाव सुनिश्चित करता है।
मुख्य तकनीकी पैरामीटर
उत्पाद: ग्राहक के चित्र के अनुसार |
रेडिएटर फिन ऊंचाई: 8.03mm |
कोर विकर्ण रेखा सहिष्णुता: ± 1 मिमी |
कोर ऊंचाई: ± 1 मिमी, कोर चौड़ाई: ± 1.5 मिमी |
फिन एंड और हेडर प्लेट के बीच की दूरी: 2±1mm (पोजिशनिंग ब्लॉक के माध्यम से समायोजित किया जा सकता है)। |
उपकरण यांत्रिक आंदोलन समय: 55s |
ग्राहक की आवश्यकता के अनुसार, रेडिएटर कोर को एल्यूमीनियम स्थिरता छेद के साथ संरक्षित किया जाता है |
सुरक्षा उपकरण: ऑपरेटर की सुरक्षा की रक्षा के लिए फोटोइलेक्ट्रिक लाइट पर्दा |
उपकरण पैरामीटर्स
उपकरण शक्ति: 3P 5-तार, 380V 50Hz 13Kw |
उपकरण समग्र आकार: 2800*2500*1800mm |
संपीड़ित हवा: 0.6MPa 0.01m3/मिनट |
उपकरण वजन: लगभग 4 टन |

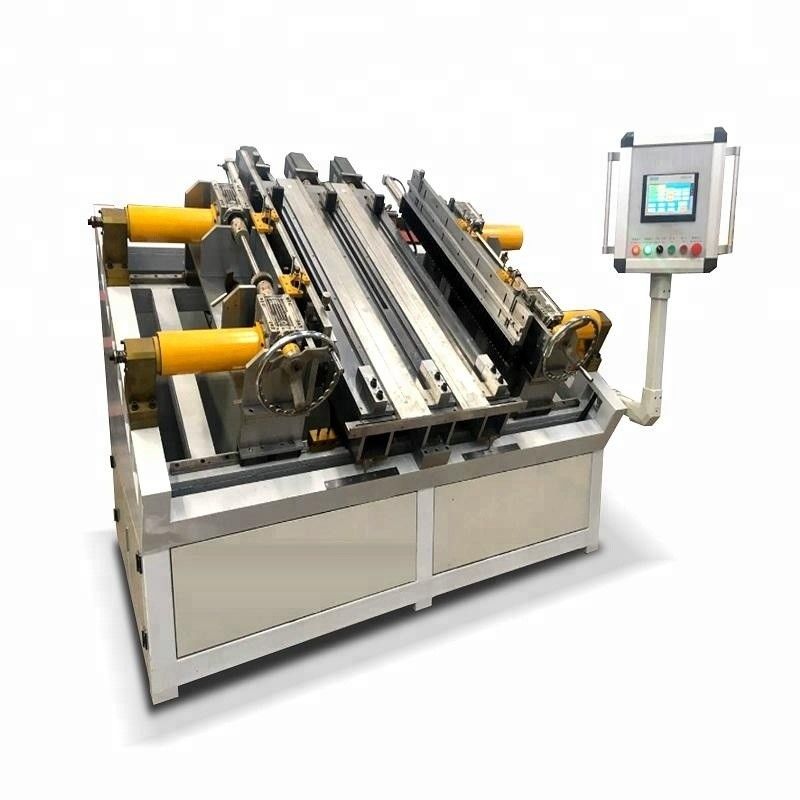

ट्यूब वितरण के साथ रेडिएटर कोर बिल्डर की तस्वीरें
वर्किंग रेडिएटर कोर बिल्डर मशीन की Youtube lInk:
https://youtu.be/gg3DnsOM_0Q
