35KW इलेक्ट्रिक हीट ट्रीटमेंट शमन फर्नेस 1 तापमान नियंत्रण क्षेत्र के साथ


35KW पिट टाइप इलेक्ट्रिक हीट ट्रीटमेंट ड्यूटिंग फर्नेस 1 तापमान नियंत्रण क्षेत्र के साथ



1इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस का अनुप्रयोगगर्मी उपचार भट्ठी
गड्ढा प्रकार की भट्ठी का उपयोग मुख्य रूप से उच्च तापमान पर घनघोर, शमन और ताप के लिए विभिन्न धातु सामग्री, मोल्ड और शाफ्ट भागों के गर्मी उपचार के लिए किया जाता है।अधिकतम कार्य तापमान 950°C है.


2विद्युत ताप उपचार भट्ठी के तकनीकी मापदंडगर्मी उपचार भट्ठी

3विद्युत ताप उपचार भट्ठी संरचनात्मक परिचय

गड्ढा प्रकार की भट्टी में मुख्य रूप से भट्टी के खोल, भट्टी के अस्तर, हीटिंग तत्व, भट्टी के ढक्कन, भट्टी के ढक्कन को उठाने की तंत्र और विद्युत नियंत्रण प्रणाली होती है।

3.1 फरनाइस शेल

भट्ठी के शरीर की इस्पात संरचना 6-8# अनुभागीय इस्पात और 3-10mm इस्पात प्लेटों से बनी है।

भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों और कोटिंग पेंट की 2 परतों से चित्रित किया गया है।

भट्ठी के मुख्य भाग को गर्मी प्रतिरोधी पेंट से चित्रित किया गया है।

3.2 अस्तर

भट्ठी की अस्तर सामग्री उच्च गुणवत्ता वाले उच्च तापमान वाले एल्यूमीनियम सिलिकेट रिफैक्टरी फाइबर फोल्डिंग ब्लॉक को अपनाती है।

अस्तर को स्टेनलेस स्टील के फिटिंग द्वारा भट्ठी के शरीर पर तय किया जाता है। अस्तर की कुल मोटाई 350 मिमी है।

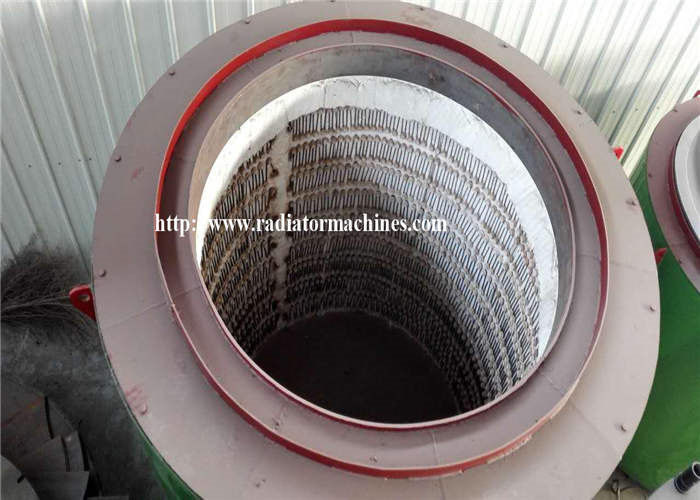

3.3 हीटिंग तत्व

भट्ठी में हीटिंग तत्वों के रूप में गुणवत्ता 0Cr25AL5 उच्च तापमान मिश्र धातु बेल्ट का उपयोग किया जाता है।

हीटिंग तत्व को पोर्सिलेन की नाखूनों के माध्यम से भट्ठी की दीवार पर रखा जाता है।

भट्ठी में एक तापमान क्षेत्र होता है और हीटिंग तत्वों को क्षेत्र के आधार पर व्यवस्थित किया जाता है।

3.4 भट्ठी के ढक्कन को उठाने का तंत्र

भट्ठी का ढक्कन 8# अनुभागीय स्टील और 6mm स्टील प्लेट द्वारा वेल्डेड है।

भट्ठी के ढक्कन की गर्मी संरक्षण सामग्री एल्यूमीनियम सिलिकेट फाइबर फोल्डिंग ब्लॉक है। भट्ठी के ढक्कन को क्रेन द्वारा उठाया जाता है।

3.5 विद्युत नियंत्रण प्रणाली

तापमान नियंत्रणः भट्ठी तापमान को नियंत्रित करने के लिए शंघाई गुओलोंग बुद्धिमान तापमान नियंत्रक को अपनाती है।

हीटिंग जोन में एक मजबूत डम्पिड एम्पमीटर है जो सीधे हीटिंग तत्वों की कार्य स्थिति को प्रतिबिंबित कर सकता है।

हीटिंग कंट्रोल लूप में ओवर-टेम्परेचर अलार्म होता है और हीटिंग जोन में ओवर-टेम्परेचर होने पर ध्वनि-लाइट अलार्म भेजता है।

विद्युत हीट ट्रीटमेंट फर्नेस की आपूर्ति का दायरा


कंपनी का परिचय
हमारी कंपनी हीट ट्रीटमेंट/ट्रीटमेंट ओवन जैसेबॉक्स प्रकार की हीट ट्रीटमेंट ओवन
बोगी प्रकार की हीट ट्रीटमेंट ओवन, पिट प्रकार की हीट ट्रीटमेंट ओवन,कार्बोराइजिंग हीट ट्रीटमेंट ओवन, नाइट्राइडिंग हीट ट्रीटमेंट ओवन,नमक स्नान गर्मी उपचार भट्ठी,स्टील के तारों को गर्म करने वाली गर्मी उपचार भट्ठी आदि
