Wuxi Wondery Industry Equipment Co., Ltd ruth@wondery.cn 86-153-0529-9442
उत्पाद का विवरण
उत्पत्ति के प्लेस: Jiangsu, चीन (मुख्यभूमि)
ब्रांड नाम: WONDERY
प्रमाणन: CE
मॉडल संख्या: JZJ-16mm
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट/सेट
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री परिवहन के लिए उपयुक्त प्लाईवुड का मामला
प्रसव के समय: डाउन पेमेंट मिलने के 90 दिन बाद
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति वर्ष 100 सेट/सेट
मशीन का नाम: |
रेडिएटर बनाने की मशीन |
फ्लैट ट्यूब चौड़ाई: |
16 मिमी |
वज़न: |
2.8 टन |
ट्यूब कट प्रति बार: |
2 पीसी |
गारंटी: |
1 वर्ष |
कतरन लंबाई: |
न्यूनतम 100 मिमी |
मशीन का नाम: |
रेडिएटर बनाने की मशीन |
फ्लैट ट्यूब चौड़ाई: |
16 मिमी |
वज़न: |
2.8 टन |
ट्यूब कट प्रति बार: |
2 पीसी |
गारंटी: |
1 वर्ष |
कतरन लंबाई: |
न्यूनतम 100 मिमी |
एल्यूमिनियम ट्यूब स्ट्रेटनिंग और कटिंग मशीन, ट्यूब स्ट्रेटनर मशीन
1. मुख्य आवेदन
एल्यूमिनियम ट्यूब स्ट्रेटनिंग एंड कटिंग मशीनसमानांतर प्रवाह संघनित्र के एल्यूमीनियम हारमोनिका ट्यूब को सीधा और काटने के लिए उपयोग किया जाता है।एल्यूमिनियम ट्यूब स्ट्रेटनिंग एंड कटिंग मशीनएक सर्वो मोटर द्वारा संचालित है।कच्चे माल को एक सटीक रैखिक मार्गदर्शन रेल द्वारा अवगत कराया जाता है।पाइपों को काटना एक घूमने वाले चाकू या एक रैखिक चाकू के माध्यम से किया जाता है।
एल्यूमिनियम ट्यूब स्ट्रेटनिंग एंड कटिंग मशीनपूरी तरह से स्वचालित डिकॉयलर से भी लैस है।
कुंडल भीतरी व्यास: 450-500 मिमी;चौड़ाई: 300-330 मिमी;डेकोइलर असर वजन: 300 किलो;
कॉइल फीडिंग विधि: मैन्युअल रूप से कॉइल को डेकोइलर पर रखें, और कॉइल एक्सपेंशन कोर को स्क्रू करें;
डेकोइलर मोटर पावर: 0.75kw
डिकॉयलिंग विधि स्थिर और विश्वसनीय है।उपकरण में उच्च काटने की सटीकता और तेजी से काम करने की गति होती है।
एल्यूमिनियम ट्यूब स्ट्रेटनरसीधे रोलिंग पहियों की दूरी को समायोजित करके विभिन्न पाइपों को काटने में सक्षम है।जब कट-टू-लेंथ बहुत बड़ा होता है तो एल्युमिनियम ट्यूब को काटने में दो बार या कई चार्ज लगते हैं।
2. मुख्य तकनीकी पैरामीटर
|
उत्पादन दर: प्रति समय 2.5 सेकंड (650 मिमी पर कट-टू-लेंथ के आधार पर) ट्यूब को सीधा किया जाना है और प्रति समय काटा जाना है: 2 ट्यूब; फ्लैट एल्यूमीनियम ट्यूब मोटाई: 2 मिमी; फ्लैट एल्यूमीनियम ट्यूब चौड़ाई: 12-32 मिमी कट-टू-लेंथ: 100mm . से बड़ा एल्यूमीनियम ट्यूब की फीडिंग लंबाई: 200-900 मिमी (कट-टू-लम्बाई बहुत बड़ी होने पर एल्यूमीनियम ट्यूब को काटने के लिए दो बार या एकाधिक शुल्क) लंबाई सीधी सटीकता <± 0.2 मिमी चौड़ाई सीधी सटीकता: ± 0.04 मिमी / 850nn मोटाई सीधी सटीकता: ± 0.02/850 मिमी कॉइल्स का प्रतिस्थापन समय: 3min एक अलग चौड़ाई के साथ ट्यूबों को काटने के लिए तैयारी का समय: ≤15 मिनट चाकू बदलने का समय काटना: ≤5mins वायु स्रोत का दबाव: 0.6Mpa उपकरण वजन: 2.8T मुख्य मशीन आयाम: 4500 × 850 × 1300 मिमी डेकोइलर समग्र आयाम: 1400×1300×1800 मिमी (2 सेट) उपकरण शक्ति: 2.5KW तल क्षेत्र: 14 एम (एल) * 1.5 एम (डब्ल्यू) |
3. संरचनात्मक परिचय
3.1 डिकॉयलर
आकार: 1800 * 1700 (एच) मिमी
कुंडल भीतरी व्यास: 450 मिमी -500 मिमी；
चौड़ाई: 300-330 मिमी;
लोड हो रहा है क्षमता: 300 किलो

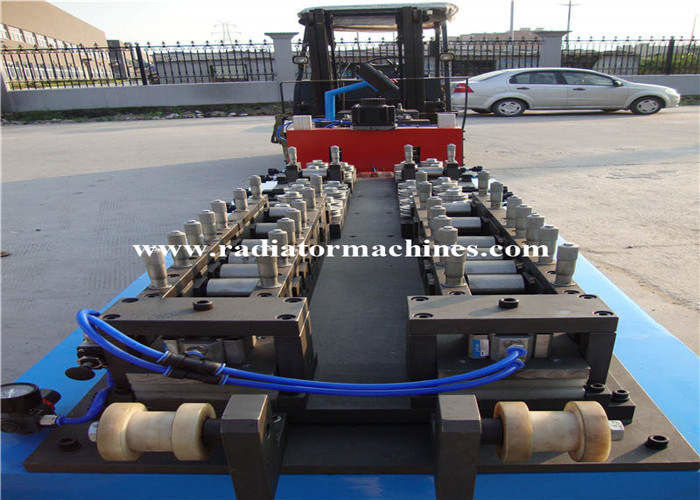

3.2 सीधा करने वाला उपकरण
संरचना: चौड़ाई और लंबाई दिशा में रोलर लेवलिंग संरेखण
समायोजन विधि: सीधे पहियों को समायोजित करके
3.3 न्यूमेटिक नेकिंग डिवाइस
यह फ्लैट ट्यूब के अंत को कम करने के लिए टूलींग को मिलाकर एयर सिलेंडर ट्विच प्रकार का उपयोग करता है।
3.4 खिला उपकरण;
खिला उपकरण: सर्वो मोटर चालित गेंद पेंच;फ़ीड गति उच्च है, और उच्च फ़ीड परिशुद्धता के साथ।
फ़ीड गति: 600 मिमी / एस।
फ़ीड परिशुद्धता: सर्वो नियंत्रण 0.1 मिमी।
घटक विन्यास: डेल्टा सर्वो मोटर और सर्वो प्रणाली
3.5 क्लैंपिंग डिवाइस
संरचना: क्लैंपिंग का एहसास करने के लिए सिलेंडर पुश प्लेट को अपनाना, प्रत्येक फ्लैट ट्यूब को अलग-अलग सिलेंडर द्वारा क्लैंप किया जाता है।
घटक: सिलेंडर
3.6 कटिंग डिवाइस
संरचना: सिलेंडर क्लैंपिंग फ्लैट ट्यूब, वायवीय हॉब,
घटक: ताइवान टीबीआई कंपनी रैखिक गाइड डिवाइस।
3.7 मशीन मुख्य निकाय
शामिल हैं: डेल्टा टच स्क्रीन
4. मशीन के मुख्य भाग
|
डेकोइलर -2सेट स्ट्रेटनिंग डिवाइस (लंबाई) -2 सेट नेकिंग डिवाइस - 2 सेट फीडिंग डिवाइस - 2 सेट क्लैंपिंग डिवाइस -2 सेट काटने का उपकरण -2 सेट मशीन मुख्य शरीर- 1set सामग्री तालिका- 1set |
5.कॉन्फ़िगरेशन सूची
|
टच स्क्रीन, डेल्टा, ताइवान; पीएलसी, डेल्टा, ताइवान; मोटर, डेल्टा, ताइवान; मोटर चालक, डेल्टा, ताइवान; पुश बटन, श्नाइडर, जर्मनी; रिले, श्नाइडर, जर्मनी; निकटता स्विच, ओमरोन, जापान; पेंच, टीबीआई, ताइवान; वायवीय सिलेंडर: एसडीपीसी, चीन; |
6. मशीन के साथ सहायक उपकरण
|
कटर, 8 पीसी; तुल्यकालन बेल्ट, 1 पीसी; उपकरण, 1 सेट; |
