उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | इलेक्ट्रिक पिघलने वाली भट्टी | क्षमता: | 500 किग्रा |
|---|---|---|---|
| शक्ति: | 75 किवॉ | कास्टिंग भौतिक जीवन: | लगभग 2.5 घंटे |
| तापमान नियंत्रण सटीकता: | प्लस/माइनस 2 डिग्री सेल्सियस | वर्किंग टेम्परेचर: | 850 डिग्री सेल्सियस |
| हाई लाइट: | 500 किलोग्राम इलेक्ट्रिक मेल्टिंग फर्नेस,850 डिग्री इलेक्ट्रिक मेल्टिंग फर्नेस,इलेक्ट्रिक मेटल मेल्टिंग इंडक्शन फर्नेस |
||
1000kg 2T 5T स्टील टिल्टिंग फर्नेस मशीन आयरन इलेक्ट्रिक स्मेल्टिंग मेटल मेल्टिंग इंडक्शन इंडस्ट्रियल फर्नेस
1. इलेक्ट्रिक मेल्टिंग फर्नेस का अनुप्रयोग
क्रूसिबल पिघलने वाली भट्टी लौह धातु और कम पिघलने बिंदु के मिश्र धातु के पिघलने पर लागू होती है।
2. संरचनात्मक परिचय
इलेक्ट्रिक मेल्टिंग फर्नेस में निम्नलिखित तीन भाग होते हैं: फर्नेस बॉडी, इलेक्ट्रिकल
हीटिंग और नियंत्रण प्रणाली, और हाइड्रोलिक झुकाव प्रणाली।
2.1 फर्नेस शेल
क्रूसिबल मेल्टिंग फर्नेस का फर्नेस शेल स्टील प्लेट्स और सेक्शनल स्टील से बनाया जाता है a
एक गोल स्तंभ का आकार।शामिल होने वाले क्षेत्रों को बारीकी से वेल्डेड किया गया है।
2.2 इलेक्ट्रिक मेल्टिंग फर्नेस की लाइनिंग
साइड की दीवार के लिए, साइड की दीवार की परत में सिलिकेट एल्यूमीनियम फाइबर ब्लॉक शामिल है,
सुपरलाइट 0.6g/cm3 आग रोक ईंट, और वर्मीक्यूलाईट पाउडर भरना।ताप
घटक हैंOCr27A17MO2उच्च प्रतिरोध मिश्र धातु स्ट्रिप्स।
क्रूसिबल मेल्टिंग फर्नेस बॉटम के लिए, यह एक बार बनाने वाली कास्टिंग सामग्री के साथ एक लंबी सेवा के साथ बनाया गया है
जीवन और एक उच्च शक्ति।
2.3 विद्युत पिघलने वाली भट्टी की ताप प्रणाली
ए) ताप घटक - उच्च प्रतिरोध तार (1 जोन नियंत्रण);
नियंत्रण प्रणाली: तापमान नियंत्रक (ताइवान से आयातित, 2 टुकड़े),
इलेक्ट्रॉनिक बिजली नियामक, संपर्ककर्ता, रिले।
तापमान संवेदन घटक: थर्मल युग्मन (एक साथ 2 टुकड़े,
1 चूल्हे के वातावरण के तापमान को मापने के लिए और दूसरा मापने के लिए
पिघला हुआ एल्यूमीनियम तापमान)
बिजली की आपूर्ति:
|
खरीदार द्वारा तैयार बिजली की आपूर्ति: बिजली की आपूर्ति: 3-चरण 5-तार, 380V ± 10%, 50 हर्ट्ज ± 3 हर्ट्ज; नियंत्रण शक्ति: 220V ± 10%, 50 हर्ट्ज ± 3 हर्ट्ज।
|
2.4 ग्रेफाइट क्रूसिबल
इलेक्ट्रिक मेल्टिंग फर्नेस के लिए इस्तेमाल किया जाने वाला ग्रेफाइट क्रूसिबल वेसुवियस ब्रांड का है।
क्रूसिबल का आकार 750 * 900 मिमी (बाहरी व्यास * ऊंचाई) है।क्रूसिबल में एक है
ग्राहक की कामकाजी परिस्थितियों के आधार पर 6 महीने या उससे अधिक का जीवन।
2.5 विद्युत नियंत्रण प्रणाली (पीआईडी नियंत्रण)
2.5.1 मुख्य तकनीकी पैरामीटर
ए) कार्यशील वोल्टेज: 3 चरण, एसी, 380 वी;
बी) नियंत्रण विधि: मैनुअल पोटेंशियोमीटर विनियमन या 0-5VDC का स्वचालित नियंत्रण संकेत;
सी) सॉफ्ट स्टार्ट-अप फ़ंक्शन: चालें 0.5 सेकंड के बाद शुरू हुईं;
डी) तापमान नियंत्रण सटीकता: ± 3 ℃ (मानक काम करने की स्थिति के तहत)
ई) रेटेड शक्ति: दोनों मैन्युअल रूप से और स्वचालित रूप से विनियमित;
2.5.2 मुख्य विद्युत घटक
ए) नियंत्रण कैबिनेट, 1 टुकड़ा;
बी) तापमान नियंत्रक, ताइवान मूल, 2 टुकड़े (पीआईडी विनियमन के साथ एक नियंत्रक)।
सी) बिजली नियामक, 1 सेट;
डी) कम वोल्टेज विद्युत घटक, 1 सेट;
ई) हाइड्रोलिक नियंत्रण प्रणाली, 1 सेट;
एफ) थर्मल कपलिंग, 2 टुकड़े (पिघले हुए एल्यूमीनियम तापमान को मापने वाला टुकड़ा एक में लिपटा हुआ है
सुरक्षा आवरण पाइप);
जी) तार, 1 सेट;
2.6 आपातकालीन आउटलेट छेद
रिसाव को रोकने के लिए, साइड की दीवार के नीचे एक आपातकालीन आउटलेट छेद बनाया गया है।
तकनीकी पैमाने
| तकनीकी पैमाने | यूनिट | आदर्श |
| एससी-जीआरडी-500 | ||
| मूल्यांकित शक्ति | किलोवाट | 75 |
| रेटेड वोल्टेज | वी | 380 |
| कनेक्शन विधि | वाई | |
| अधिकतम तापमान | ℃ | 850 |
| वर्किंग टेम्परेचर | ℃ | 0-800 |
| आवृत्ति | हर्ट्ज | 50 |
| के चरण | 3 | |
| खाली भट्टी के लिए तापमान बढ़ने का समय | एच | ≤3 |
| तापमान स्थिरता | ℃ | ± 3 |
| क्रूसिबल आकार | मिमी | 750 * 900 मिमी (ओडी * ऊँचाई) |
| पिघलने की दर | किग्रा/घंटा | 250 |
4. इलेक्ट्रिक मेल्टिंग फर्नेस की कॉन्फ़िगरेशन सूची
4.1 फर्नेस बॉडी, 1 सेट;
4.2 हीटिंग घटक, OCr27A17MO2 प्रतिरोध स्ट्रिप्स, 1 सेट, शंघाई;
4.3 विद्युत नियंत्रण बॉक्स, 1 सेट (तापमान नियंत्रक सहित, 2 सेट, तैसी, ताइवान; इलेक्ट्रॉनिक
बिजली नियामक, 1 सेट, तैसी, ताइवान;हवा स्विच, contactor और अन्य कम वोल्टेज
घटक, 1 सेट, CHINT या Omron)
4.4 ग्रेफाइट क्रूसिबल प्रेस रिंग, कच्चा लोहा, 1 टुकड़ा;
4.4 ग्रेफाइट क्रूसिबल, 1 पीस (वेसुवियस ब्रांड);
पिघला हुआ एल्यूमीनियम तापमान, 1 टुकड़ा मापने के लिए 4.5 थर्मल युग्मन
(एक सुरक्षा कार्बन सिलिकॉन सुरक्षा पाइप सहित)
चूल्हे के वातावरण के तापमान को मापने के लिए 4.6 तापीय युग्मन,
1 टुकड़ा, शंघाई;
4.7 हाइड्रोलिक टिल्टिंग सिस्टम, 1 सेट;
4.8 तकनीकी दस्तावेज, 1 प्रति;

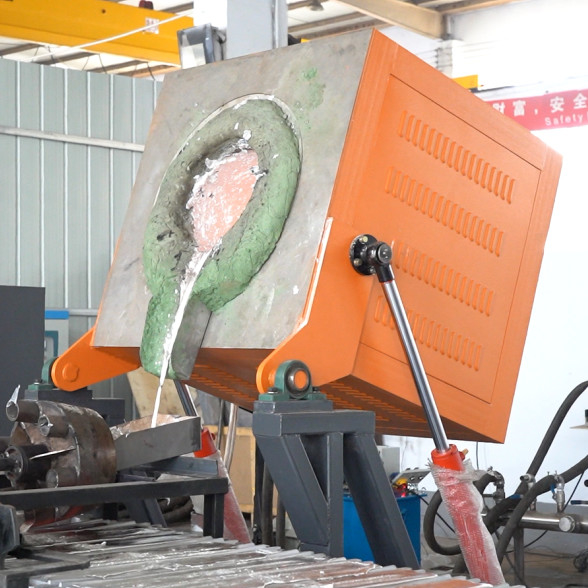

हमारी कार्यशाला में क्रूसिबल पिघलने वाली भट्टी
