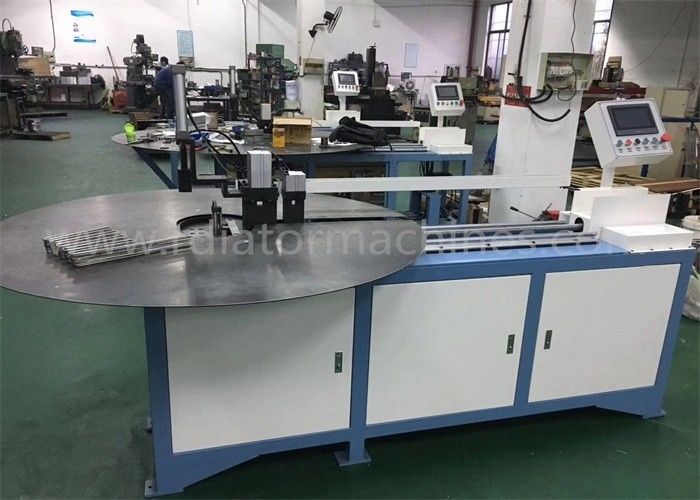

पीएलसी नियंत्रित एल्यूमीनियम बाष्पीकरण करनेवाला नागिन ट्यूब के लिए स्वचालित झुकने मशीन

एल्युमिनियम इवेपोरेटर सर्पेन्टाइन ट्यूब बेंडिंग मशीन

1. मुख्य आवेदन

सर्पेन्टाइन ट्यूब झुकने का उपयोग एल्यूमीनियम फ्लैट ट्यूब कॉइल को सीधा करने के लिए किया जाता है, फ्लैट ट्यूबों को टेढ़ा आकार में मोड़ता है,

और मुड़ी हुई नलियों को काट लें।खिलाने से लेकर काम करने की प्रक्रिया अपने आप शुरू हो जाती है,

सीधा करना, काटने के लिए झुकना।

2. मुख्य विशेषताएं

विद्युत नियंत्रण प्रणाली में पीएलसी और एक टच स्क्रीन शामिल है।फ्लैट ट्यूब की फीडिंग है

बॉल स्क्रू और ड्राइविंग सर्वो मोटर के माध्यम से।कार्यक्रम को स्पर्श के माध्यम से स्थापित किया जा सकता है

स्क्रीन, और कार्यक्रमों को सीधे संग्रहीत किया जा सकता है।टेढ़ा ट्यूब झुकने मशीन

विभिन्न नागिन ट्यूबों को मोड़ सकते हैंविशेष विवरण।

मशीन में उच्च पुनरावृत्ति सटीकता और उच्च स्थिरता है।अलग झुकना

टच स्क्रीन पर झुकने वाले प्रोग्राम के डेटा को बदलकर कोण उपलब्ध हैं।

3. टेढ़ा ट्यूब झुकने मशीन के तकनीकी पैरामीटर्स

कुंडल का आकार: भीतरी व्यास: व्यास 500 मिमी;बाहरी व्यास: अधिकतम व्यास 1100 मिमी;

चौड़ाई: 400 मिमी;मोटाई: 4,5,6 मिमी
केंद्र से केंद्र की दूरी: ग्राहक द्वारा तय की गई
फ्लैट ट्यूब की चौड़ाई: 19-44 मिमी
कोर लंबाई: 250-850 मिमी
मैक्स बेंड्स: 50 बेंड्स
वायु स्रोत का दबाव: 0.6Mpa
बिजली की आपूर्ति: एसी 220 वी, 50 हर्ट्ज

कुल शक्ति: 3.5kw
उत्पादन क्षमता: 220 बाष्पीकरणकर्ता प्रति 8 घंटे

उपकरण वजन: 1.5T
समग्र आयाम: 12000 मिमी × 1400 मिमी × 1800 मिमी

वूशी वंडरी ट्रेडिंग कं, लिमिटेड एक व्यापक उपकरण आपूर्तिकर्ता है जो विभिन्न घरेलू कारखानों के साथ सहयोग करता है।हम ऑटो रेडिएटर्स, कंडेनसर, ऑयल-कूलर, हीटर, या अन्य उत्पादों, और एचवीएसी कंडेनसर और बाष्पीकरण करने वालों के लिए हीट एक्सचेंजर उत्पादन लाइन की आपूर्ति कर सकते हैं।

ऑटो कंडेनसर उत्पादन लाइन

इसमें शामिल हैं: पाइप सिंगल-पंच मोल्ड इकट्ठा करना;एकत्रित पाइप स्वचालित बनाने की मशीन;

एल्युमिनियम वन-एंड या टू-एंड चम्फरिंग मशीन;अर्ध-स्वचालित कोर बिल्डर;कंडेनसर

साइड प्लेट बनाने की मशीन;पाइप स्लीटिंग मशीन इकट्ठा करना;फ्लैट ट्यूब को सीधा करना और काटना

मशीन;एल्यूमीनियम टांकना भट्ठी।

ऑटो रेडिएटर उत्पादन लाइन

शामिल हैं: टांकना प्रकार रेडिएटर के लिए मशीनें: फिन बनाने की मशीन, रेडिएटर कोर असेंबली मशीन,

प्लास्टिक टैंक crimping मशीन, रिसाव डिटेक्टर, हेडर और साइड प्लेट मोल्ड, और टांकना भट्ठी;

यांत्रिक प्रकार के रेडिएटर्स के लिए मशीनें: फिन मोल्ड, ट्यूब-टू-फिन विस्तार मशीन,

ट्यूब-टू-हेडर विस्तार मशीन, प्लास्टिक टैंक crimping मशीन, आदि;

बाष्पीकरण उत्पादन लाइन

सहित: फिन मोल्ड (एकल-पंच प्रकार या प्रगतिशील प्रकार);

नागिन ट्यूब झुकने मशीन;बाष्पीकरण विधानसभा तालिका, आदि;

एचवीएसी बाष्पीकरण और कंडेनसर उत्पादन लाइन

सहित: हीट एक्सचेंजर झुकने वाली मशीन;लंबी / छोटी यू-ट्यूब झुकने वाली मशीन;

कॉपर ट्यूब सीधे और काटने की मशीन;

फिन प्रेस लाइन;प्रगतिशील फिन मोल्ड;लंबवत / क्षैतिज विस्तार मशीन;अन्य।

अन्य हीट एक्सचेंजर बनाने वाली मशीनें

समान हीट एक्सचेंजर उत्पादों और उनके सामान के लिए मशीनें और/या मोल्ड
